Ciri-ciri
● Kehilangan sisipan minimum
● Kestabilan isyarat yang luar biasa
● Keupayaan pensuisan berkelajuan tinggi
● Liputan panjang gelombang yang luas
● Prestasi cekap tenaga
● Reka bentuk yang teguh dan padat
Aplikasi
● Pengujian dan Pemantauan Rangkaian
● Lebihan Rangkaian Gentian Optik
● Penghalaan Isyarat Optik

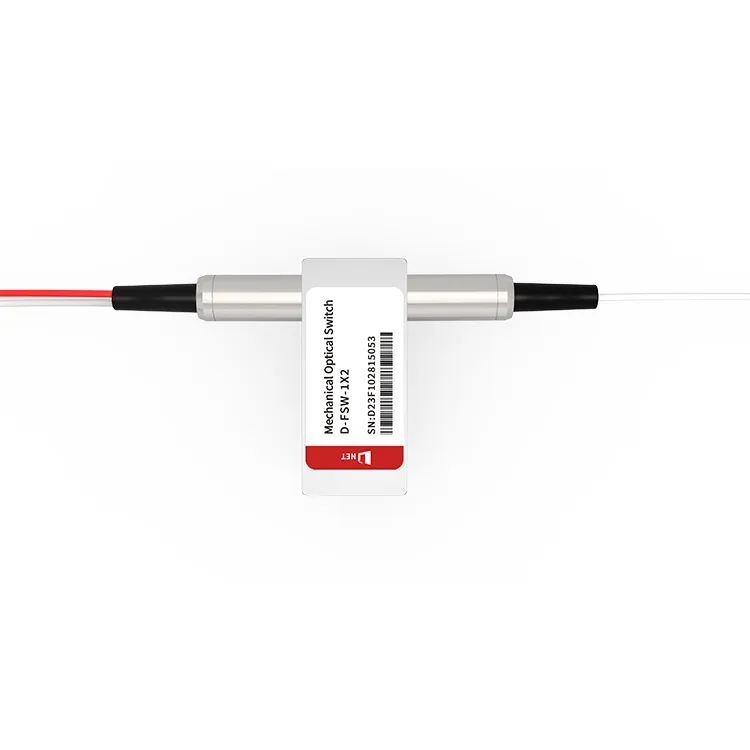

Cool tags: Suis Optik Mekanikal 1X2 OPTO, China Suis Optik Mekanikal 1X2 OPTO pengilang, pembekal, kilang, Suis optik mekanikal
Spesifikasi
|
Panjang Gelombang Operasi |
1260% 7e1620nm (SM) 850nm (MM) |
Kehilangan Sisipan |
Kurang daripada atau sama dengan 1.0dB |
|
Kehilangan Bergantung Panjang Gelombang |
Kurang daripada atau sama dengan 0.25dB |
Kehilangan Bergantung Polarisasi |
Kurang daripada atau sama dengan 0.05dB |
|
Kehilangan Bergantung Suhu |
Kurang daripada atau sama dengan 0.20dB |
Kerugian Pulangan |
SM Lebih besar daripada atau sama dengan 50dB MM Lebih besar daripada atau sama dengan 30dB |
|
Bicara Lintas |
SM Lebih besar daripada atau sama dengan 55dB MM Lebih besar daripada atau sama dengan 35dB |
Tukar Masa |
Kurang daripada atau sama dengan 8ms |
|
Kebolehulangan |
Kurang daripada atau sama dengan ±0.02dB |
Ketahanan |
Lebih besar daripada atau sama dengan 107 kali |
|
Voltan Kendalian |
3 atau 5V |
Jenis Suis |
Tidak Selak/Selak |
|
Suhu Operasi |
－20~＋70 darjah |
Suhu Penyimpanan |
－40~＋85 darjah |
|
Kuasa Optik |
Kurang daripada atau sama dengan 500mW |
Dimensi |
27.0L×12.0W×8.2H mm |
Konfigurasi Pin
|
taip |
Laluan Optik |
Pemacu Elektrik |
Penderia Negeri |
||||||
|
1×2 |
Pin 1 |
Pin5 |
Pin6 |
Pin10 |
Semat 2-3 |
Pin3-4 |
Pin7-8 |
Semat 8-9 |
|
|
Selak |
P1-P2 |
-- |
-- |
GND |
V＋ |
tutup |
Buka |
Buka |
tutup |
|
P1-P3 |
V＋ |
GND |
-- |
-- |
Buka |
tutup |
tutup |
Buka |
|
|
Tidak selak |
P1-P2 |
-- |
-- |
-- |
-- |
tutup |
Buka |
Buka |
tutup |
|
P1-P3 |
V＋ |
-- |
-- |
GND |
Buka |
tutup |
tutup |
Buka |
|
Dimensi Mekanikal (Unit:mm)
Laluan Optik
Maklumat Pesanan
|
FSW |
-1X2- |
-Panjang gelombang- |
-Jenis Suis- |
-Voltan- |
-Jenis Gentian- |
-Pakej- |
-panjang gentian- |
-Penyambung- |
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 Istimewa＝0 |
Selak＝1 Tidak selak＝2 MINI Selak＝3 MINI Tidak selak＝4 Istimewa＝0 |
3V=3 5V=5 Istimewa＝0 |
SM28=1 50/125=5 62.5/125=6 Istimewa＝0 |
Gentian kosong=1 tiub 900um=3 Istimewa＝0 |
0.25m=1 0.5m=2 1.0m=3 Istimewa＝0 |
Tiada=1 FC/PC=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 LC/PC=7 Dupleks LC{0}} Istimewa＝0 |
Soalan Lazim
1. Apakah suis opto-mekanikal
J: Suis opto-mekanikal, secara alternatif dirujuk sebagai suis elektro-optik atau suis optik, berfungsi untuk mengarah atau menukar isyarat optik antara pelbagai laluan atau saluran secara terpilih. Ia mencapai ini dengan mengubah secara fizikal kedudukan komponen optik, seperti cermin atau prisma, dengan itu mengawal arah aliran cahaya.
2. Apakah suis optik atau mekanikal yang lebih baik?
J: Memilih antara suis optik dan mekanikal bergantung pada beberapa faktor, termasuk keperluan aplikasi khusus, kekangan belanjawan dan ciri prestasi yang diingini. Dalam aplikasi yang kehilangan sisipan rendah, kebolehpercayaan yang tinggi, dan lebar jalur lebar adalah kritikal, suis optik mungkin menjadi pilihan pilihan. Sebaliknya, jika keberkesanan kos dan kesederhanaan adalah lebih penting, suis mekanikal boleh menjadi pilihan yang lebih baik.
3. Apakah jenis suis optik yang berbeza
J: Suis optik, juga dirujuk sebagai suis opto-mekanikal, ialah peranti yang direka untuk menghantar isyarat dan mengurus aliran data melalui penggunaan cahaya. Berbeza dengan suis mekanikal tradisional yang bergantung pada sentuhan fizikal dan komponen logam, suis ini menggunakan pancaran cahaya untuk pengesanan dan pengalihan isyarat.
