Aplikasi
● 10GBASE-ZR/ZW Ethernet
● SONET OC-192/ SDH STM-64
● Saluran Gentian 10G
● OTN OTU2e
Butiran Produk

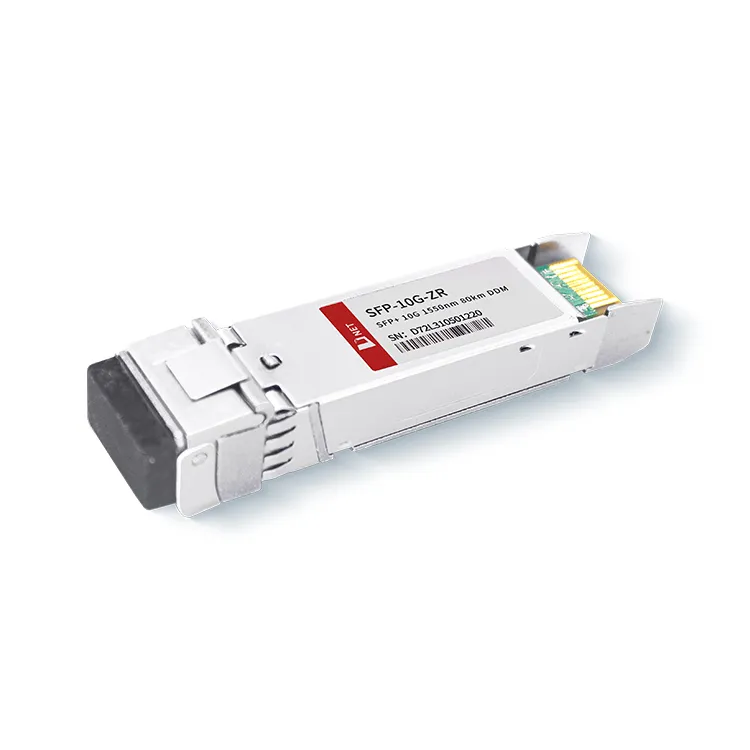

Modul transceiver 10G SFP+ ZR 80KM daripada D-NET menukarkan aliran data elektrik bersiri 10Gb/s kepada isyarat keluaran optik 10Gb/s, dan sebaliknya, menukar semula isyarat input optik 10Gb/s kepada data elektrik bersiri 10Gb/s aliran. Modul ini mematuhi faktor bentuk SFP yang mematuhi sepenuhnya, menawarkan kebolehpasang panas, memudahkan peningkatan mudah pada port optik, dan memastikan pelepasan gangguan elektromagnet (EMI) yang rendah.
Cool tags: SFP+10Modul transceiver 80km G ZR 1550nm, SFP China+10Modul transceiver G ZR 1550nm 80km pengeluar, pembekal, kilang, 10G SFP + transceiver, Maintenance-Free Path SFP + Transceiver, စီမံခန့်ခွဲ stats sfp + transceiver, အစားထိုးကွန်ယက် SFP + Transceiver, SFP-10G-LR, မမောင်းမနင်လမ်းကြောင်း sfp + transceiver
Penilaian Maksimum Mutlak
|
Parameter |
Simbol |
Min. |
tipikal |
Maks. |
Unit |
|
|
Suhu Penyimpanan |
TS |
-40 |
+85 |
ijazah |
||
|
Suhu Operasi Kes |
Komersil |
TA |
0 |
70 |
ijazah |
|
|
Perindustrian |
TA |
|||||
|
Voltan Bekalan Maksimum |
Vcc |
-0.5 |
4 |
V |
||
|
Kelembapan Relatif |
RH |
0 |
85 |
% |
||
Ciri-ciri Elektrik
(TOP=0 hingga 70 darjah , VCC=3.135 hingga 3.465 Volt)
|
Parameter |
Simbol |
Min. |
tipikal |
Maks. |
Unit |
Nota |
|
Voltan Bekalan |
Vcc |
3.135 |
3.465 |
V |
||
|
Arus Bekalan |
Icc |
500 |
Ma |
|||
|
Penggunaan Kuasa |
P |
1.8 |
W |
|||
|
Bahagian Pemancar |
||||||
|
Impedans pembezaan input |
Rdalam |
100 |
Ω |
1 |
||
|
Tx Input Toleransi Voltan DC Berakhir Tunggal (Rujuk VeeT) |
V |
-0.3 |
4 |
V |
||
|
Ayunan voltan input berbeza |
Vin, hlm |
180 |
700 |
Mv |
2 |
|
|
Hantar Voltan Lumpuhkan |
VD |
2 |
Vcc |
V |
3 |
|
|
Hantar Dayakan Voltan |
VEN |
Vee |
Vee+0.8 |
V |
||
|
Bahagian Penerima |
||||||
|
Toleransi Voltan Keluaran Berakhir Tunggal |
V |
-0.3 |
4 |
V |
||
|
Voltan Beza Output Rx |
Vo |
300 |
850 |
Mv |
||
|
Masa Kenaikan dan Kejatuhan Output Rx |
Tr/Tf |
30 |
ps |
4 |
||
|
Kesalahan LOS |
Vkesalahan LOS |
2 |
VccHOS |
V |
5 |
|
|
LOS Normal |
Vnorma LOS |
Vee |
Vee+0.8 |
V |
5 |
|
Parameter Optik
(TOP=0 hingga 70 darjah , VCC=3.135 hingga 3.465 Volt)
|
Parameter |
Simbol |
Min. |
tipikal |
Maks. |
Unit |
Nota |
|
Bahagian Pemancar |
||||||
|
Panjang Gelombang Tengah |
λt |
1530 |
1550 |
1565 |
Nm |
|
|
lebar spektrum |
△λ |
0.3 |
Nm |
|||
|
Kuasa Optik Purata |
Pavg |
0 |
+5 |
dBm |
1 |
|
|
OMA Kuasa Optik |
Poma |
-2.1 |
dBm |
|||
|
Kuasa Mati Laser |
Poff |
-30 |
dBm |
|||
|
Nisbah Kepupusan |
ER |
8.2 |
Db |
|||
|
Penalti Penyebaran Pemancar |
TDP |
3.0 |
Db |
2 |
||
|
Bunyi Keamatan Relatif |
Rin |
-128 |
dB/Hz |
3 |
||
|
Toleransi Kerugian Pulangan Optik |
21 |
dB |
||||
|
Bahagian Penerima |
||||||
|
Panjang Gelombang Tengah |
λr |
1260 |
1600 |
Nm |
||
|
Sensitiviti Penerima |
Sen |
-23 |
dBm |
4 |
||
|
Sensitiviti Tertekan (OMA) |
SenST |
-21 |
dBm |
4 |
||
|
Los Assert |
LOSA |
-34 |
- |
dBm |
||
|
Pencuci mulut Los |
LOSD |
-24 |
dBm |
|||
|
Los Histeresis |
LOSH |
0.5 |
Db |
|||
|
Lebihan beban |
Sab |
-7 |
dBm |
5 |
||
|
Pantulan Penerima |
Rrx |
-26 |
Db |
|||
Nota
1. Pantulan 12dB.
2. Angka kuasa purata adalah bermaklumat sahaja, setiap IEEE802.3ae.
3. Angka TWDP memerlukan papan hos mematuhi-8431SFF. TWDP dikira menggunakan kod Matlab yang disediakan dalam klausa 68.6.6.2 IEEE802.3ae.
Maklumat Pesanan
|
Nombor Bahagian |
Penerangan |
|
SFP-10G-ZR |
Modul transceiver 10G SFP+ ZR 80KM, Boleh Palam Panas, LC Dupleks, +3.3V, EML&APD 1550nm, Mod Tunggal |
Soalan Lazim
1. Apakah julat 10G ZR?
A: Untuk kuasa keluaran optikal 10G 80KM 1550nm dan panjang gelombang (1550nm) disahkan pada penganalisis spektrum optik. Julat maksimum 80km berbanding SMF sebenar (bukan simulasi), kabel gentian mod tunggal.
2. Apakah perbezaan antara SFP ER dan ZR?
J: SFP-10G-ER mencapai jarak penghantaran sehingga 40 km melalui gentian optik mod tunggal. SFP-10G-ZR mempunyai panjang gelombang 1550nm, menyokong jarak penghantaran sehingga 80 km pada gentian mod tunggal standard, dan digunakan secara meluas dalam saluran 10GBASE-ZR / ZW Ethernet dan 10G Fiber.
3. Apakah julat kuasa penghantaran optik untuk 10G ZR SFP?
A: Kuasa penghantaran optik maksimum bagi Modul 10G 80KM 1550nm D-NET ialah 4.0 dBm dan minimum ialah 0 dBm.
