Perkhidmatan Modul Pemancar Optik D-net
● Bantuan Keserasian:D-NET menawarkan perkhidmatan keserasian untuk memastikan modul optik serasi dengan peralatan daripada pengeluar terkemuka.
● Perkhidmatan Peribadi:D-NET menyediakan pilihan penyesuaian OEM untuk produknya. Atas permintaan, pelanggan boleh mempunyai label logo berwarna yang disesuaikan dengan keperluan mereka.
● Tempoh Penghantaran Standard:3 Hari
● Penyelesaian Penghantaran yang meluas:D-NET bekerjasama dengan syarikat kurier yang bereputasi tinggi seperti SF, FedEx, DHL, UPS dan lain-lain untuk memastikan perkhidmatan penghantaran yang boleh dipercayai.
Ciri-ciri
● Kadar data pengendalian 1.25Gbps
● Menampilkan 18-Pemancar LD DFB CWDM panjang gelombang daripada
● 1270nm hingga 1610nm, dengan langkah 40nm
● Mematuhi piawaian SFP MSA dan SFF-8472.
● Serasi dengan spesifikasi SONET OC-24-LR-1.
● mematuhi RoHS
● Dikuasakan oleh +3.3V bekalan kuasa tunggal
● Jejak SFP Boleh Palam Panas dengan penyambung LC Dupleks
● Julat suhu kes pengendalian:
● Standard: 0 darjah hingga +70 darjah
Aplikasi
● Gigabit Ethernet
● Infrastruktur Suis Saluran Gentian
● Antara muka Penghala/Pelayan
● Sistem penghantaran optik lain
Butiran Produk
Dilengkapi dengan 20-penyambung SFP pin, modul ini menyokong kefungsian palam panas. Ia direka khusus untuk digunakan dengan gentian mod tunggal. Bahagian penerima menggabungkan prapenguat pengesan InGaAs bersepadu (IDP), yang dipasang dalam pengepala optik, bersama-sama dengan IC pasca penguat mengehadkan.
Cool tags: sfp-1g-cwdm-1270-40, China sfp-1g-cwdm-1270-40 pengeluar, pembekal, kilang, စီမံခန့်ခွဲ stats sfp + transceiver, high-definition cable ကို, ကွန်တိန်နာများအတွက် cable ကို, fixed focal length မှန်ဘီလူး, cable vr နားကြပ်အမျိုးအစား breakout ကေဘယ်, မြန်နှုန်းမြင့် Cable ကို
Penilaian Maksimum Mutlak
|
Parameter |
Simbol |
Min. |
tipikal |
Maks. |
Unit |
|
Suhu Penyimpanan |
TS |
-40 |
+85 |
ijazah |
|
|
Voltan Bekalan |
VCC |
-0.5 |
3.6 |
V |
|
|
Kelembapan Relatif |
RH |
0 |
90 |
% |
Persekitaran Operasi yang Disyorkan
|
Parameter |
Simbol |
Min. |
tipikal |
Maks. |
Unit |
|
Suhu operasi kes |
Tc |
0 |
+70 |
ijazah |
|
|
Voltan Bekalan |
VCC |
3.15 |
3.45 |
V |
|
|
Arus Bekalan |
Icc |
300 |
Ma |
||
|
Kadar data |
GBE |
1.25 |
Gbps |
||
|
FC |
1.063 |
Gbps |
Ciri-ciri Elektrik
(TOP =0 hingga 70darjah , VCC=3.135 hingga 3.465 Volt)
|
Parameter |
Simbol |
Min. |
tipikal |
Maks. |
Unit |
Nota |
|
|
Bahagian Pemancar |
|||||||
|
Impedans pembezaan input |
Rdalam |
85 |
100 |
115 |
Ω |
|
|
|
Ayunan input data tamat tunggal |
Vin PP |
400 |
2000 |
mVp-p |
|||
|
Hantar Voltan Lumpuhkan |
VD |
2.0 |
Vcc |
V |
|||
|
Hantar Dayakan Voltan |
VEN |
0 |
0.8 |
V |
|||
|
Kesalahan Tx |
Kesalahan |
Tx_f |
2.0 |
V |
|||
|
Biasalah |
Tx_n |
0 |
V |
||||
|
Bahagian Penerima |
|||||||
|
Ayunan output data tamat tunggal |
Vout, pp |
370 |
1800 |
Mv |
|||
|
Kesalahan LOS |
Vkerugian |
2 |
Vcc |
V |
|||
|
LOS Normal |
Vlos mahupunm |
0 |
0.8 |
V |
|||
Parameter Optik
(TOP =0 hingga 70 darjah , VCC=3.135 hingga 3.465 Volt)
|
Parameter |
Simbol |
Min. |
tipikal |
Maks. |
Unit |
Nota |
|
Bahagian Pemancar |
||||||
|
Panjang Gelombang Tengah |
λc |
λ-6 |
λ |
λ+6.5 |
Nm |
|
|
Lebar Spektrum(-20dB) |
△λ |
1 |
Nm |
|||
|
Nisbah Penindasan Mod Sisi |
SMSR |
30 |
Db |
|||
|
Kuasa Keluaran Optik |
Pkeluar |
-5 |
0 |
dBm |
1 |
|
|
Masa Kebangkitan/Kejatuhan Optik |
tr / tf |
260 |
ps |
2 |
||
|
Nisbah Kepupusan |
ER |
8.2 |
Db |
|||
|
Topeng Mata untuk Output Optik |
Mematuhi IEEE802.3z (keselamatan laser kelas 1) |
|||||
|
Bahagian Penerima |
|
|||||
|
Panjang Gelombang Input Optik |
λc |
1260 |
1620 |
Nm |
||
|
Lebihan Penerima |
Pol |
-8 |
dBm |
3 |
||
|
Sensitiviti RX |
Sen |
-24 |
dBm |
3 |
||
|
RX_LOS Tegaskan |
LOS A |
-40 |
dBm |
|||
|
RX_LOS Nyahpenegas |
LOS D |
-25 |
dBm |
|||
|
RX_LOS Histeresis |
LOSH |
0.5 |
Db |
|||
|
Spesifikasi Umum |
||||||
|
Kadar Data |
BR |
1.063/1.25 |
Gb/s |
|||
|
Kadar Ralat Bit |
BER |
10-12 |
||||
|
Maks. Panjang Pautan Disokong pada 9/125μm SMF@1.25Gb/s |
LMAX |
40 |
km |
|||
|
Jumlah Belanjawan Sistem |
LB |
21 |
Db |
|||
Nota
1. Kuasa optik dilancarkan ke SMF.
2. 20-80%.
3. Diukur dengan PRBS 27-1pukul 10-12BER

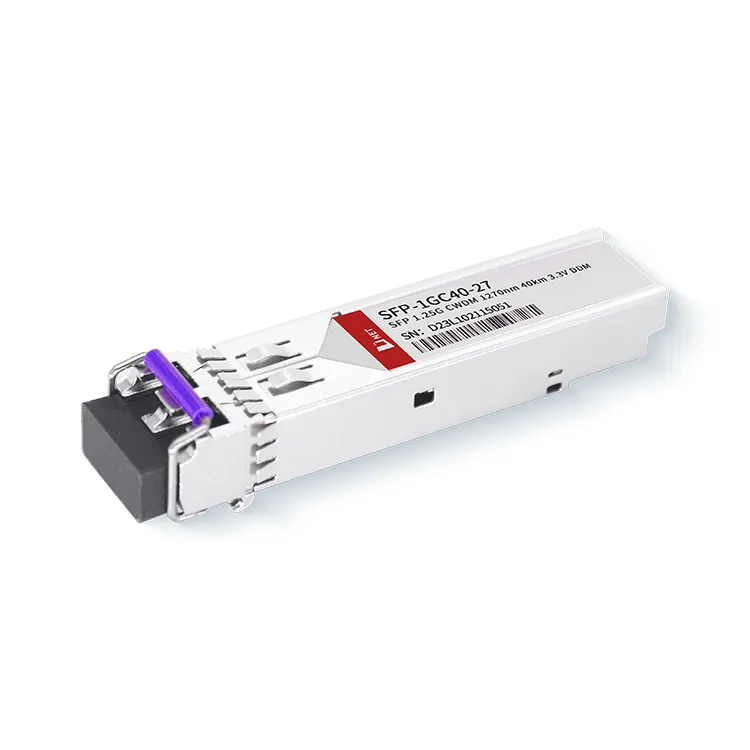

Maklumat Pesanan
|
Nombor Bahagian |
Penerangan |
|
SFP-1GC40-27 |
1.25Gb/s 40km CWDM SFP Transceiver Hot Pluggable, Dupleks LC, +3.3V, 1270nm, CWDM DFB, Single-mod, DDM |
Soalan Lazim
1. Berapakah jarak CWDM SFP 1470?
J: SFP-1GC40-27 daripada D-NET mempunyai jarak penghantaran maksimum 40 kilometer dan menyokong kadar data 1.25 Gbps.
2. Apakah yang serasi dengan 1.25 g SFP?
J: 1.25G-SFP-550D SFP Transceiver mematuhi sepenuhnya SFP MSA dan SFF-8472. Oleh itu, modul optik 1.25G serasi dengan sebahagian besar peranti rangkaian.
3. Bagaimanakah saya tahu sama ada modul SFP serasi?
A: (1) Jenis penyambung, seperti LC, SC.
(2) Mod (mod tunggal atau berbilang mod).
(3) Panjang gelombang, seperti 850 nm, 1310 nm, atau 1550 nm.
(4) Sokongan DDM.
(5) Kelajuan, seperti 1.25Gbps.
