Description/kawalan

Parameter teknikal

Ciri-ciri Produk

●Menyokong kadar bit sehingga 25.78Gbps

●Menampilkan jejak SFP+ hot-pluggable

●Dilengkapi dengan laser 1310nm DFB dan fotodiod PIN, membolehkan penghantaran sehingga 10km melalui SMF

●Mematuhi spesifikasi SFP+ MSA dan SFF-8472, menampilkan bekas LC dupleks

●Mematuhi RoHS

●Beroperasi dengan satu +3.3V bekalan kuasa

●Termasuk Pemantauan Diagnostik Digital Masa Nyata

●Julat suhu kes pengendalian: Standard 0 darjah hingga +70 darjah

Aplikasi

● 25GBASE-LR

Butiran Produk

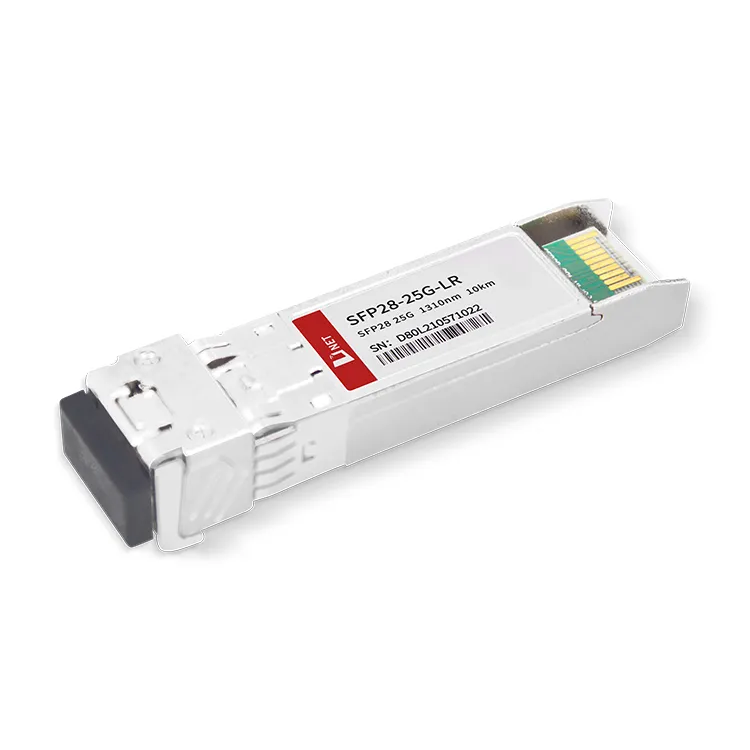

Transceiver SFP28 ialah modul berprestasi tinggi, kos efektif yang mampu menyokong kadar data 25.78Gbps dan memudahkan jarak penghantaran 10km melalui Gentian Mod Tunggal (SMF).

Transceiver ini terdiri daripada tiga komponen utama: pemancar laser DFB, fotodiod PIN yang disepadukan dengan prapenguat trans-impedans (TIA) dan unit kawalan MCU. Semua modul mematuhi piawaian keselamatan laser Kelas I.

Cool tags: SFP28 25Modul transceiver 10KM G LR, China SFP28 25Pengilang, pembekal, kilang modul transceiver G LR 10KM, SFP28-25G-LR SFP28-DWDM-C21 SFP28-25G-SR SFP28-CWDM-1270

Penilaian Maksimum Mutlak

Parameter	Simbol	Min	Maks	Unit
Voltan Bekalan	Vcc	-0.5	4	V
Suhu Penyimpanan	Ts	-40	+85	ijazah
Kelembapan Operasi	-	5	85	%

Syarat Operasi yang Disyorkan

Parameter	Simbol	Min	tipikal	Maks	Unit
Suhu Kes Operasi	Tc	0		+70	ijazah
Voltan Bekalan Kuasa	Vcc	3.135	3.30	3.465	V
Arus Bekalan Kuasa	Icc			400	Ma
Kadar Data			25.78		Gbps

Ciri-ciri Optik dan Elektrik

Parameter		Simbol		Min	tipikal	Maks	Unit	Nota
Pemancar
Panjang Gelombang Tengah			λc	1270	1310	1350	Nm
Lebar Spektrum(-20dB)			Δλ			1	Nm
Nisbah Penindasan Mod Sampingan			SMSR	30	-		Db
Kuasa Keluaran Purata			P_keluar	-6		2	dBm	1
Nisbah Kepupusan			ER	3.5			Db
Pembezaan Ayunan Input Data			V_DALAM	180		850	Mv	2
Impedans Pembezaan Input			Z_DALAM	90	100	110	Ω
TX Lumpuhkan	Lumpuhkan			2.0		Vcc	V
TX Lumpuhkan	Dayakan			0		0.8	V
Kerosakan TX	Kesalahan			2.0		Vcc	V
Kerosakan TX	Biasalah			0		0.8	V
Penerima
Panjang Gelombang Tengah			λc	1260		1600	Nm
Sensitiviti Penerima						-13.3	dBm	3,4
Lebihan Penerima						2	dBm	3,4
LOS De-Assert			LOS_D			-15	dBm
Tegas LOS			LOS_A	-30			dBm
Histeresis LOS				0.5			Db
Pembezaan Ayunan Output Data			V_keluar	300		900	Mv	5
LOS			tinggi	2.0		Vcc	V
LOS			rendah			0.8	V

Nota:
1. Kuasa optik dilancarkan ke SMF.
2. Input PECL, berganding AC dalaman dan ditamatkan.
3. Diukur dengan pola ujian PRBS 231-1 @25.78Gps, BER Kurang daripada atau sama dengan 5×10-5.
4. Diukur dengan pola ujian PRBS 231-1 @10.3125Gps, BER Kurang daripada atau sama dengan 1×10-12.
Bit 110.3 dan bit 118.3 mengawal mod penguncian retimer dalaman atau CDR, Nilai lalai ialah "1".

5. Secara dalaman berpasangan AC.

Bit 110.3 daripada A2h	Bit 118.3 daripada A2h	Kadar Data RX	Kadar Data TX	Status RX CDR	Status TX CDR
Tinggi/1	Tinggi/1	24.33G/25.78G	24.33G/25.78G	CDR pilih	CDR pilih
Tinggi/1	Rendah/0	24.33G/25.78G	9.95G/10.31G	CDR pilih	pintasan CDR
Rendah/0	Tinggi/1	9.95G/10.31G	24.33G/25.78G	pintasan CDR	CDR pilih
Rendah/0	Rendah/0	9.95G/10.31G	9.95G/10.31G	pintasan CDR	pintasan CDR

Maklumat Pesanan

Nombor Bahagian	Penerangan
SFP28-25G-LR	25Gbps SFP28 Transceiver, Mod Tunggal, Jangkauan 10km

Soalan Lazim

1. Bolehkah anda meletakkan SFP+ dalam port SFP28?

J: Ya, tetapi apabila disambungkan kepada transceiver SFP +, port ini hanya boleh menyokong sehingga 10Gbps kelajuan Internet.

2. Apakah QSFP28 dan SFP28?

J: Kedua-duanya mempunyai saiz dan piawaian protokol yang berbeza. Modul SFP28 ditakrifkan sebagai menyokong kadar penghantaran kenderaan tunggal sebanyak 25GB, dan QSFP28 menyokong empat saluran 25Gbit/s dengan jumlah kadar data 100G

3. Apakah kelajuan yang disokong oleh SFP28?

J: Modul optik SFP 28 mempunyai kadar penghantaran 25Gbps, menggunakan penyambung LC.
