Ciri-ciri
● Kadar data pengendalian sehingga 25.78Gbps
● Jarak penghantaran sehingga 10km
● Fotodiod pin dan TIA kepekaan tinggi
● Penyambung dupleks LC
● Penyambung 20pin boleh pasang panas
● Penggunaan kuasa yang rendah<1 W
● -20 hingga 70 darjah operasi julat suhu yang luas
● Satu +3.3V±5% bekalan kuasa
● Mematuhi SFF-8472
● Mematuhi RoHS Sepenuhnya
Butiran Produk

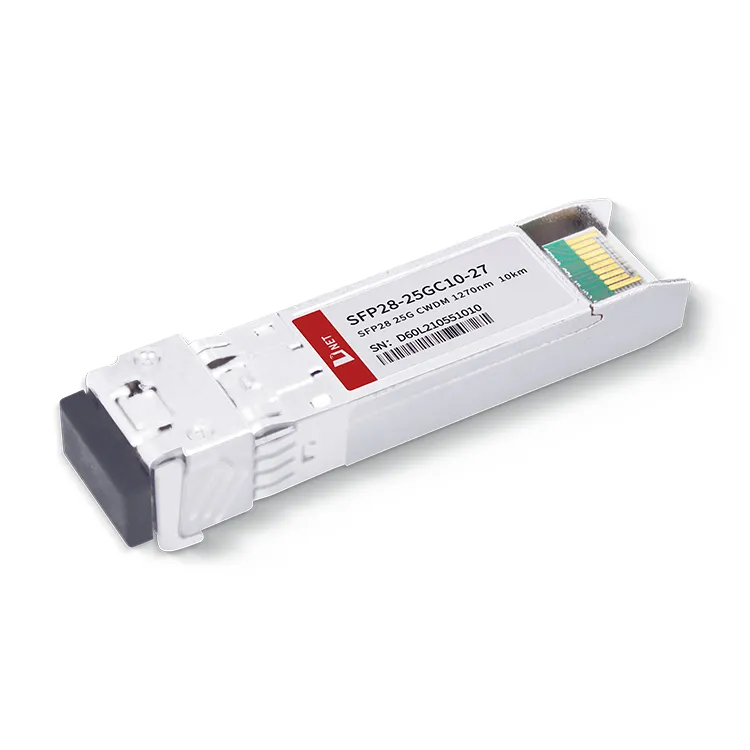

Modul 25G CWDM 1270nm 10KM D-net menggunakan laser CWDM DML dan penerima PIN. Kedua-dua saluran penerimaan dan penghantarannya menggabungkan litar CDR terbina dalam yang mampu menyokong kadar maksimum sehingga 25.78Gbps. Transceiver optik warna 25G 1270nm 10KM direka untuk menjimatkan sumber gentian, dengan itu berkesan mengurangkan kos operasi keseluruhan untuk penyedia perkhidmatan. Modul 25G 1270nm 10KM mematuhi piawaian SFF-8472 dan RoHS. Modul transceiver 25G SFP28 CWDM 10KM menemui aplikasi luas dalam kesalinghubungan pusat data, rangkaian penghantaran optik pengendali komunikasi, rangkaian penghantar belakang stesen pangkalan wayarles dan senario Ethernet perusahaan.
Cool tags: SFP28 CWDM 1270nm modul transceiver, China SFP28 CWDM 1270nm transceiver modul pengilang, pembekal, kilang, SFP28-25G-SRSFP28-CWDM-1270SFP28-25G-LRSFP28-DWDM-C21
Penilaian Maksimum Mutlak
|
Parameter |
Simbol |
Unit |
Min |
Maks |
|
Julat Suhu Penyimpanan |
Ts |
oC |
-40 |
85 |
|
Kelembapan Relatif |
RH |
% |
0 |
95 |
|
Voltan Bekalan Maksimum |
Vcc3 |
V |
-0.5 |
4.0 |
Syarat Operasi yang Disyorkan
|
Parameter |
Simbol |
Unit |
Min |
Taip |
Maks |
|
Julat Suhu Kes Operasi |
Tc |
oC |
-20 |
70 |
|
|
Voltan Bekalan Kuasa |
Vcc |
V |
3.14 |
3.3 |
3.46 |
|
Kadar Bit |
BR |
Gb/s |
25.78 |
||
|
Nisbah Ralat Bit |
BER |
5*10-5 |
|||
|
Panjang Pautan Disokong Maks |
L |
Km |
10 |
Definisi Pelabuhan Elektrik
|
Parameter |
Simbol |
Unit |
Min |
Taip |
Maks |
Nota |
|
Voltan Bekalan |
VCC |
V |
3.14 |
3.3 |
3.46 |
|
|
Penggunaan kuasa |
P |
Mw |
1000 |
|||
|
Pemancar |
||||||
|
Impedans Pembezaan Input |
RDALAM |
Ω |
100 |
|||
|
Ayunan Input Data satu hujung |
VDALAM |
mVp-p |
90 |
450 |
||
|
Hantar Voltan Lumpuhkan |
VDIS |
V |
2 |
VCCHOST |
||
|
Hantar Dayakan Voltan |
VEN |
V |
VEE |
VEE+0.8 |
||
|
Hantar Voltan Tegas Kesalahan |
VFA |
V |
2 |
VCCHOST |
||
|
Hantar Kesalahan De-Tegas Voltan |
VFDA |
V |
VEE |
VEE+0.4 |
||
|
Penerima |
||||||
|
Ayunan Output Data satu hujung |
VOD |
mVp-p |
200 |
450 |
||
|
Kesalahan LOS |
VLOSFT |
V |
2 |
VCCHOST |
||
|
LOS Normal |
VLOSNR |
V |
VEE |
VEE+0.4 |
||
Ciri-ciri Optik
(Tc=0 hingga 70 oC dan Vcc= 3.14 hingga 3.46V)
|
Parameter |
Simbol |
Unit |
Min |
Taip |
Maks |
Nota |
|
Panjang Gelombang Nominal |
λ |
Nm |
1271,1291,1311,1331,1351, 1371,1391,1411,1431,1451 |
|||
|
Hanyutan Panjang Gelombang |
Δλ |
Nm |
-6.5 |
+6.5 |
||
|
Kuasa Keluaran Purata |
Pav |
dBm |
-3 |
2 |
||
|
Lebar Spektrum (-20dB) |
s |
Nm |
1 |
|||
|
Nisbah Kepupusan |
ER |
Db |
3.5 |
|||
|
Nisbah Penindasan Mod Sisi |
SMSR |
Db |
30 |
|||
|
Purata Kuasa Pelancaran Pemancar OFF |
POFF |
dBm |
-30 |
|||
|
Bunyi Keamatan Relatif |
RIN |
dB/Hz |
-128 |
|||
|
Panjang Gelombang Tengah |
λC |
Nm |
1260 |
1620 |
||
|
Sensitiviti Penerima(OMA) |
RSENSE |
dBm |
-11.3 |
1 |
||
|
Lebihan Penerima (OMA) |
Pmax |
dBm |
2.2 |
|||
|
Kerugian Pulangan Optik |
Db |
-26 |
||||
|
Tegas LOS |
LOSA |
dBm |
-30 |
|||
|
LOS Nyah-Tegaskan LOS |
KERUGIAN |
dBm |
-17 |
|||
|
Histeresis LOS |
Db |
0.5 |
||||
Note1: Measured at 25.78125Gb/s,ER>3.5dBm, PRBS 231-1 dan BER lebih baik daripada atau sama dengan 5E-5;
Maklumat Pesanan
|
Nombor Bahagian |
Penerangan |
|
SFP28-25GC10-27 |
25G CWDM 1270nm 10KM LC Pemindah Optik |
Soalan Lazim
1. Apakah port 25G SFP28?
J: Port SFP28 D-NET adalah untuk port kelajuan 25G saiz yang serupa dengan port 10G SFP+.
2. Adakah SFP28 Ethernet?
J: Ethernet SFP28 adalah untuk pelanggan yang menggunakan modul 25GbE, SFP28, berdasarkan bentuk pakej SFP+, menyokong standard Ethernet 25G. Keserasian ke belakang dengan 10GbE menyediakan laluan migrasi semula jadi untuk pelanggan yang memerlukan lebih lebar jalur.
