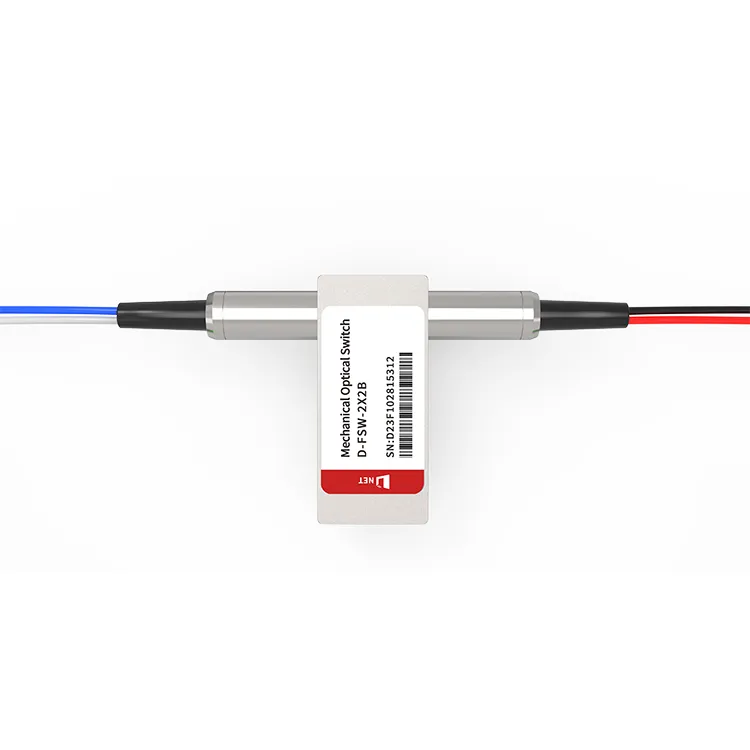

Perkhidmatan Suis Optik Mekanikal D-net
●Bantuan Keserasian:D-NET menawarkan perkhidmatan keserasian untuk memastikan modul optik serasi dengan peralatan daripada pengeluar terkemuka.
●Perkhidmatan Diperibadikan:D-NET menyediakan pilihan penyesuaian OEM untuk produknya. Atas permintaan, pelanggan boleh mempunyai label logo berwarna yang disesuaikan dengan keperluan mereka.
●Tempoh Penghantaran Standard:3 Hari
● Penyelesaian Penghantaran yang meluas:D-NET bekerjasama dengan syarikat kurier yang bereputasi tinggi seperti SF, FedEx, DHL, UPS dan lain-lain untuk memastikan perkhidmatan penghantaran yang boleh dipercayai.
Ciri-ciri
● Kehilangan minimum semasa pemasukan
● Kualiti isyarat stabil
● Penukaran pantas
● Liputan panjang gelombang yang luas
● Jimat tenaga
● Reka bentuk tahan lasak dan padat
Aplikasi
● Pengujian dan Pemantauan Rangkaian
● Lebihan Rangkaian Gentian Optik
● Penghalaan Isyarat Optik
Cool tags: Suis Optik Mekanikal 2X2 OPTO, China Suis Optik Mekanikal 2X2 OPTO pengilang, pembekal, kilang, Suis optik mekanikal
Spesifikasi
|
Panjang Gelombang Operasi |
1260% 7e1620nm (SM) 850nm (MM) |
Kehilangan Sisipan |
Kurang daripada atau sama dengan 1.0dB |
|
Kehilangan Bergantung Panjang Gelombang |
Kurang daripada atau sama dengan 0.25dB |
Kehilangan Bergantung Polarisasi |
Kurang daripada atau sama dengan 0.05dB |
|
Kehilangan Bergantung Suhu |
Kurang daripada atau sama dengan 0.20dB |
Kerugian Pulangan |
SM Lebih besar daripada atau sama dengan 50dB MM Lebih besar daripada atau sama dengan 30dB |
|
Bicara Lintas |
SM Lebih besar daripada atau sama dengan 55dB MM Lebih besar daripada atau sama dengan 35dB |
Tukar Masa |
Kurang daripada atau sama dengan 8ms |
|
Kebolehulangan |
Kurang daripada atau sama dengan ±0.02dB |
Ketahanan |
Lebih besar daripada atau sama dengan 107 kali |
|
Voltan Kendalian |
3 atau 5V |
Jenis Suis |
Tidak Selak/Selak |
|
Suhu Operasi |
－20~＋70 darjah |
Suhu Penyimpanan |
－40~＋85 darjah |
|
Kuasa Optik |
Kurang daripada atau sama dengan 500mW |
Dimensi |
27.0L×12.0W×8.2H mm |
Konfigurasi Pin
|
taip |
Laluan Optik |
Pemacu Elektrik |
Penderia Negeri |
||||||
|
2×2B |
Pin 1 |
Pin 5 |
Pin 6 |
Pin 10 |
Semat 2-3 |
Semat 3-4 |
Semat 7-8 |
Semat 8-9 |
|
|
Selak |
P1-P3 |
-- |
-- |
GND |
V＋ |
tutup |
Buka |
Buka |
tutup |
|
P1-P4,P2-P3 |
V＋ |
GND |
-- |
-- |
Buka |
tutup |
tutup |
Buka |
|
|
Tidak selak |
P1-P3 |
-- |
-- |
-- |
-- |
tutup |
Buka |
Buka |
tutup |
|
P1-P4,P2-P3 |
V＋ |
-- |
-- |
GND |
Buka |
tutup |
tutup |
Buka |
|
Dimensi Mekanikal (Unit:mm)
Laluan Optik
Maklumat Pesanan
|
FSW |
-2X2B- |
-Panjang gelombang- |
-Jenis Suis- |
-Voltan- |
-Jenis Gentian- |
-Pakej- |
-Panjang gentian- |
-Penyambung- |
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 Istimewa＝0 |
Selak＝1 Tidak selak＝2 MINI Selak＝3 MINI Tidak selak＝4 Istimewa＝0 |
3V=3 5V=5 Istimewa＝0 |
SM28=1 50/125=5 62.5/125=6 Istimewa＝0 |
Gentian kosong=1 tiub 900um=3 Istimewa＝0 |
0.25m=1 0.5m=2 1.0m=3 Istimewa＝0 |
Tiada=1 FC/PC=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 LC/PC=7 Dupleks LC{0}} Istimewa＝0 |
Soalan Lazim
1. Apakah suis pintasan optik?
J: Suis pintasan optik, secara alternatif dirujuk sebagai modul atau unit pintasan optik, berfungsi sebagai peranti penting dalam rangkaian optik. Sekiranya berlaku kegagalan atau gangguan bekalan elektrik, ia mengubah laluan trafik rangkaian untuk mengekalkan ketersambungan tanpa gangguan. Peranti ini menggabungkan mekanisme selamat gagal yang secara automatik memintas mana-mana komponen rangkaian yang gagal.
2. Apakah itu optik pintasan?
J: Dalam aplikasi kritikal misi di mana masa operasi dan kebolehpercayaan rangkaian adalah yang paling penting, keupayaan pintasan suis pintasan optik adalah amat diperlukan. Dengan mengubah hala lalu lintas dengan pantas apabila menghadapi kegagalan, ia meminimumkan gangguan perkhidmatan, melindungi daripada kehilangan data dan menjamin kesinambungan perkhidmatan penting.
3. Bagaimana suis mekanikal optik berfungsi
J: Suis mekanikal optik menggunakan gentian atau cermin boleh alih untuk mengalihkan isyarat cahaya. Ia menggerakkan ini secara fizikal untuk mewujudkan atau memutuskan sambungan. Dalam mod "pintasan", ia menghubungkan dua port secara langsung. Dalam mod "bukan pintasan", ia mengubah hala isyarat ke laluan alternatif, seperti laluan rangkaian atau peranti diagnostik lain.
