Perkhidmatan D-net`s Optical Transceiver Module
----
●Tempoh Waranti: Nikmati waranti tiga tahun yang meyakinkan untuk pembelian anda.
●Jaminan Keserasian: Kepakaran D-NET meluas kepada perkhidmatan keserasian, memastikan modul optik kami disepadukan dengan lancar dengan peralatan daripada pengeluar terkemuka.
●Disesuaikan dengan Keperluan Anda: Penyesuaian adalah kunci di D-NET. Kami menawarkan penyesuaian OEM, dan jika mahu, anda boleh memperibadikan produk anda dengan label logo berwarna.
●Penghantaran Pantas: Jangkakan perkhidmatan segera dengan masa penghantaran am hanya 3 hari.
●Kecemerlangan Kurier: Percaya pada perkongsian kurier kami yang boleh dipercayai dan berkualiti tinggi, termasuk SF, FedEx, DHL, UPS dan lain-lain, untuk penyelesaian penghantaran yang komprehensif.
Ciri-ciri
● Boleh Palam Panas
● Pemancar EML CWDM 147nm, pengesan foto APD
● Jarak penghantaran adalah sehingga 80 km melalui sambungan SMF
● 2-antara muka wayar untuk spesifikasi pengurusan yang mematuhi antara muka pemantauan diagnostik digital SFF 8472
● mematuhi RoHS
Aplikasi
● 10GBASE-ZR/ZW Ethernet
● Sonet OC-192/SDH
● Saluran Gentian 10G
● Rangkaian CWDM
Butiran Produk

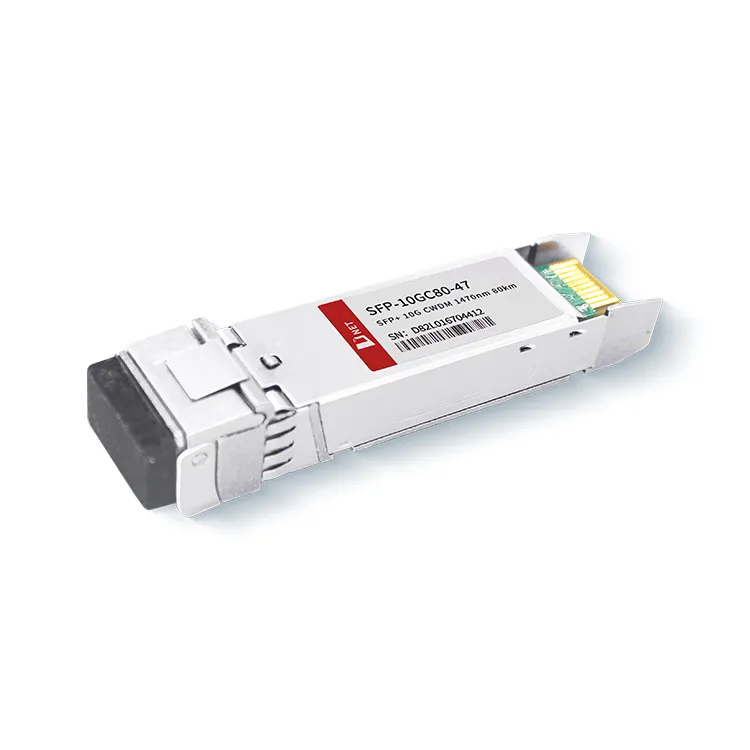

Transceiver optik ini beroperasi pada panjang gelombang 1470nm khususnya dalam spektrum CWDM, memudahkan pemultipleksan dan penyahmultipleksan isyarat yang cekap dalam sistem CWDM. Mempunyai jarak penghantaran maksimum 80 kilometer, ia sangat sesuai untuk rangkaian komunikasi jarak jauh di mana jangkauan lanjutan adalah satu keperluan.
Cool tags: SFP+10G CWDM 1470km 80km, China SFP+10G CWDM 1470km 80km pengilang, pembekal, kilang, SFP-10G-CWDM-1270-10, SFP-10G-CWDM-1470-40, SFP-10G-CWDM-1470-80
Penilaian Maksimum Mutlak
|
Parameter |
Simbol |
Min. |
tipikal |
Maks. |
Unit |
|
Suhu Penyimpanan |
TS |
-40 |
+85 |
ijazah |
|
|
Suhu Operasi Kes |
TA |
0 |
70 |
ijazah |
|
|
Voltan Bekalan Maksimum |
Vcc |
-0.5 |
4 |
V |
|
|
Kelembapan Relatif |
RH |
0 |
85 |
% |
Ciri-ciri Elektrik
(TOP=0 hingga 70darjah , VCC=3.135 hingga 3.465 Volt)
|
Parameter |
Simbol |
Min. |
tipikal |
Maks. |
Unit |
Nota |
|
Voltan Bekalan |
Vcc |
3.135 |
3.465 |
V |
|
Arus Bekalan |
Icc |
600 |
mA |
|||
|
Penggunaan Kuasa |
P |
2 |
W |
|||
|
Bahagian Pemancar |
||||||
|
Impedans pembezaan input |
Rin |
100 |
Ω |
1 |
||
|
Input Tx Voltan DC Tamat Tunggal Toleransi (Rujuk VeeT) |
V |
-0.3 |
4 |
V |
||
|
Ayunan voltan input berbeza |
Vin, hlm |
180 |
700 |
mV |
2 |
|
|
Hantar Voltan Lumpuhkan |
VD |
2 |
Vcc |
V |
3 |
|
|
Hantar Dayakan Voltan |
VEN |
Vee |
Vee+0.8 |
V |
||
|
Bahagian Penerima |
||||||
|
Toleransi Voltan Keluaran Berakhir Tunggal |
V |
-0.3 |
4 |
V |
||
|
Voltan Beza Output Rx |
Vo |
300 |
850 |
mV |
||
|
Masa Kenaikan dan Kejatuhan Output Rx |
Tr/Tf |
30 |
ps |
4 |
||
|
Kesalahan LOS |
kesalahan VLOS |
2 |
VccHOST |
V |
5 |
|
|
LOS Normal |
norma VLOS |
Vee |
Vee+0.8 |
V |
5 |
|
Nota
1. Ia disambungkan terus ke pin input data TX, dengan gandingan AC daripada pin ke IC pemacu laser.
2. LOS dikonfigurasikan sebagai output pengumpul terbuka. Ia harus ditarik ke atas dengan perintang antara 4.7kΩ hingga 10kΩ pada papan hos. Semasa operasi biasa, ia mengeluarkan logik 0; dalam kes kehilangan isyarat, ia mengeluarkan logik
3. Voltan tarik naik maksimum yang boleh diterima ialah 5.5V.
Parameter Optik
(TOP=0 hingga 70 darjah , VCC=3.135 hingga 3.465 Volt)
|
Parameter |
Simbol |
Min. |
tipikal |
Maks. |
Unit |
Nota |
|
Bahagian Pemancar |
||||||
|
Panjang Gelombang Tengah |
λc |
λ-6.5 |
λ+6.5 |
nm |
||
|
lebar spektrum |
Δλ |
1 |
nm |
|||
|
Kuasa Optik Purata |
Pavg |
0 |
+4 |
dBm |
1 |
|
|
Kuasa Mati Laser |
Poff |
-30 |
dBm |
|||
|
Nisbah Kepupusan |
ER |
8.2 |
dB |
|||
|
Penalti Penyebaran Pemancar |
TDP |
3.0 |
dB |
2 |
||
|
Bunyi Keamatan Relatif |
Rin |
-128 |
dB/Hz |
3 |
||
|
Toleransi Kerugian Pulangan Optik |
20 |
dB |
||||
|
Bahagian Penerima |
||||||
|
Panjang Gelombang Tengah |
λr |
1260 |
1620 |
nm |
||
|
Sensitiviti Penerima (OMA) |
Sen |
-23 |
dBm |
4 |
||
|
Sensitiviti Tertekan (OMA) |
SenST |
-21 |
dBm |
4 |
||
|
Los Assert |
LOSA |
-34 |
- |
dBm |
||
|
Pencuci mulut Los |
KERUGIAN |
-24 |
dBm |
|||
|
Los Hysteresis |
RUGI |
0.5 |
dB |
|||
|
Lebihan beban |
Sab |
-7 |
dBm |
5 |
||
|
Refleksi Penerima |
Rrx |
-12 |
dB |
Nota
1. Angka kuasa purata adalah bermaklumat sahaja, setiap IEEE802.3ae.
2. Pantulan 12dB.
3. Keadaan ujian penerima tertekan setiap IEEE802.3ae. Ujian CSRS memerlukan papan hos mematuhi-8431 SFF.
4. Lebihan penerima dinyatakan dalam OMA dan di bawah keadaan tertekan komprehensif yang paling teruk.
Maklumat Pesanan
|
Nombor Bahagian |
Penerangan |
|
SFP-10GC80-C60 |
10Gb/s 80km CWDM SFP+ Transceiver Hot Pluggable, Duplex LC, +3.3V,1470nm, CWDM EML&APD, Single mode |
Soalan Lazim
1. Apakah port 10G SFP+ digunakan?
A: 10G SFP+ biasanya menghantar optik pada 850nm, 1310nm, 1550nm, CWDM, DWDM; SONET / SDH untuk 10Gbps, Fiber Channel, gigabit Ethernet, 10 gigabit Ethernet dan aplikasi lain, juga termasuk pautan DWDM.
2. Bolehkah saya menggunakan transceiver SFP+ dalam port SFP28?
J: Transceiver SFP+ (10 Gigabit Ethernet) tidak boleh digunakan secara langsung dalam port SFP28 (25 Gigabit Ethernet). Walaupun kedua-dua modul SFP+ dan SFP28 menggunakan faktor bentuk yang sama, ia beroperasi pada kelajuan yang berbeza. Modul SFP+ menyokong kadar data sehingga 10Gbps, manakala modul SFP28 menyokong kadar data sehingga 25Gbps. Selain itu, port SFP28 direka untuk menyokong tahap kuasa yang lebih tinggi yang diperlukan untuk operasi 25Gbps. Oleh itu, menggunakan transceiver SFP+ dalam port SFP28 tidak akan serasi dan tidak akan berfungsi.
