Ciri-ciri
● Grid ITU 10GHz, Jalur C
● Pemancar EML DWDM, pengesan foto APD
● Jarak penghantaran sambungan SMF sehingga 80 km
● Dengan antara muka pemantauan diagnostik digital SFF 8472 yang mematuhi
● Penggunaan kuasa<1.5W
● mematuhi RoHS
Aplikasi
● 10GBASE-ZR/ZW Ethernet
● Sonet OC-192/SDH
● Saluran Gentian 10G
● Rangkaian DWDM
Butiran Produk

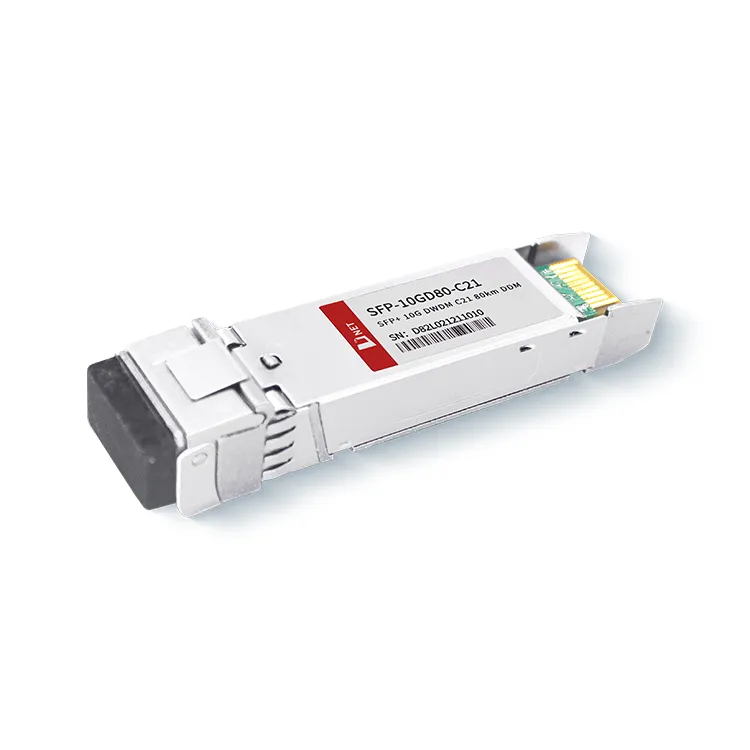

SFP-10GD80-C21 direka untuk aplikasi komunikasi optik bersiri 10Gb/s, di mana ia menukar aliran data elektrik bersiri 10Gb/s kepada isyarat keluaran optik 10Gb/s yang sepadan, dan sebaliknya, menukar semula isyarat input optik 10Gb/s kepada aliran data elektrik bersiri 10Gb/s. Ia menggunakan penghantar DWDM EML (Electro-Absorption Modulated Laser) dan pengesan foto APD (Avalanche Photo-Diode). Penggunaan cangkerang logam meminimumkan gangguan elektromagnet, dan produk itu mematuhi piawaian RoHS.
Cool tags: SFP+10G DWDM C21 80km, China SFP+10G DWDM C21 80km pengilang, pembekal, kilang, SFP-10G-DWDM-C21-80SFP-10G-DWDM-C21-40SFP-10G-DWDM-C60-40SFP-10G-DWDM-C60-80SFP-10G-DWDM-C21-40
Penilaian Maksimum Mutlak
|
Parameter |
Simbol |
Min. |
tipikal |
Maks. |
Unit |
|
Suhu Penyimpanan |
TS |
-40 |
+85 |
ijazah |
|
|
Suhu Operasi Kes |
TA |
0 |
70 |
ijazah |
|
|
Voltan Bekalan Maksimum |
Vcc |
-0.5 |
4 |
V |
|
|
Kelembapan Relatif |
RH |
0 |
85 |
% |
Ciri-ciri Elektrik
(TOP=0 hingga 70darjah , VCC=3.135 hingga 3.465 Volt)
|
Parameter |
Simbol |
Min. |
tipikal |
Maks. |
Unit |
Nota |
|
Voltan Bekalan |
Vcc |
3.135 |
3.465 |
V |
||
|
Arus Bekalan |
Icc |
450 |
mA |
|||
|
Penggunaan Kuasa |
P |
1.5 |
W |
|||
|
Bahagian Pemancar |
||||||
|
Impedans pembezaan input |
Rdalam |
100 |
Ω |
1 |
||
|
Tx Input Toleransi Voltan DC Berakhir Tunggal (Rujuk VeeT) |
V |
-0.3 |
4 |
V |
||
|
Ayunan voltan input berbeza |
Vin, hlm |
180 |
700 |
mV |
2 |
|
|
Hantar Voltan Lumpuhkan |
VD |
2 |
Vcc |
V |
3 |
|
|
Hantar Dayakan Voltan |
VEN |
Vee |
Vee+0.8 |
V |
||
|
Bahagian Penerima |
||||||
|
Toleransi Voltan Keluaran Berakhir Tunggal |
V |
-0.3 |
4 |
V |
||
|
Voltan Beza Output Rx |
Vo |
300 |
850 |
mV |
||
|
Masa Kenaikan dan Kejatuhan Output Rx |
Tr/Tf |
30 |
ps |
4 |
||
|
Kesalahan LOS |
Vkesalahan LOS |
2 |
VccHOS |
V |
5 |
|
|
LOS Normal |
Vnorma LOS |
Vee |
Vee+0.8 |
V |
5 |
|
Nota
1. Disambungkan terus ke pin input data TX. Gandingan AC dari pin ke IC pemacu laser.
2. 20%-80%
3. Menjadi penamatan pembezaan 100 ohm.
4. LOS ialah keluaran pengumpul terbuka. Hendaklah ditarik ke atas dengan 4.7k – 10kΩ pada papan hos. Operasi biasa ialah logik 0; kehilangan isyarat adalah logik 1. Voltan tarik naik maksimum ialah 5.5V.
Parameter Optik
(TOP=0 hingga 70darjah , VCC=3.135 hingga 3.465 Volt)
|
Parameter |
Simbol |
Min. |
tipikal |
Maks. |
Unit |
Nota |
|
Bahagian Pemancar |
||||||
|
Panjang Gelombang Optik-Tamat Hayat |
λ |
X-100 |
X |
X+100 |
petang |
|
|
Panjang Gelombang Optik-Permulaan Kehidupan |
λ |
X-25 |
X |
X+25 |
petang |
|
|
Kuasa Optik Purata |
Pavg |
0 |
+5 |
dBm |
1 |
|
|
Kuasa Mati Laser |
Poff |
-30 |
dBm |
|||
|
Nisbah Kepupusan |
ER |
8.2 |
dB |
|||
|
Penalti Penyebaran Pemancar |
TDP |
3.0 |
dB |
2 |
||
|
Bunyi Keamatan Relatif |
Rin |
-128 |
dB/Hz |
3 |
||
|
Toleransi Kerugian Pulangan Optik |
20 |
dB |
||||
|
Bahagian Penerima |
||||||
|
Panjang Gelombang Tengah |
λr |
1480 |
1565 |
nm |
||
|
Los Assert |
LOSA |
-40 |
- |
dBm |
||
|
Pencuci mulut Los |
LOSD |
-24 |
dBm |
|||
|
Los Hysteresis |
LOSH |
0.5 |
dB |
|||
|
Lebihan beban |
Sab |
-7 |
dBm |
5 |
||
|
Pantulan Penerima |
Rrx |
-12 |
dB |
|||
Nota
1. Pantulan 12dB.
2. Keadaan ujian penerima tertekan setiap IEEE802.3ae. Ujian CSRS memerlukan papan hos mematuhi-8431 SFF.
3. Lebihan penerima dinyatakan dalam OMA dan di bawah keadaan tertekan komprehensif yang paling teruk.
Maklumat Pesanan
|
Nombor Bahagian |
Penerangan |
|
SFP-10GD80-C21 |
10Gb/s 80km DWDM SFP+ Transceiver Hot Pluggable, Duplex LC, +3.3V, 100GHz, DWDM EML&APD, Single mode |
Soalan Lazim
1. Apakah 10G dwdm 80km?
J: 10G DWDM 80km merujuk kepada sejenis teknologi komunikasi optik yang membolehkan penghantaran data pada kadar 10G pada jarak 80km menggunakan DWDM. DWDM ialah teknik yang membenarkan berbilang isyarat optik, setiap satu dibawa pada panjang gelombang yang berbeza, digabungkan dan dihantar melalui satu gentian optik. Ini membolehkan penggunaan lebar jalur yang tersedia dengan cekap dan meningkatkan kapasiti rangkaian gentian optik.
2. Apakah perbezaan antara CWDM dan DWDM SFP?
J: Julat panjang gelombang CWDM SFP ialah 1270-1610 nm. Jarak penghantaran maksimum ialah 120 km. Walau bagaimanapun, DWDM SFP mempunyai panjang gelombang maksimum 1620 nm dan jarak penghantaran maksimum 200 km.
