Ciri-ciri
● Pakej SFP Hot-Pluggable
● Penyambung LC dupleks
● Grid ITU 10GHz, Jalur C
● Bekalan Kuasa :+3.3V
● Cangkang logam, untuk mengurangkan gangguan elektromagnet
● Penggunaan kuasa<1.5W
● Julat Suhu: 0~ 70 darjah
Butiran Produk

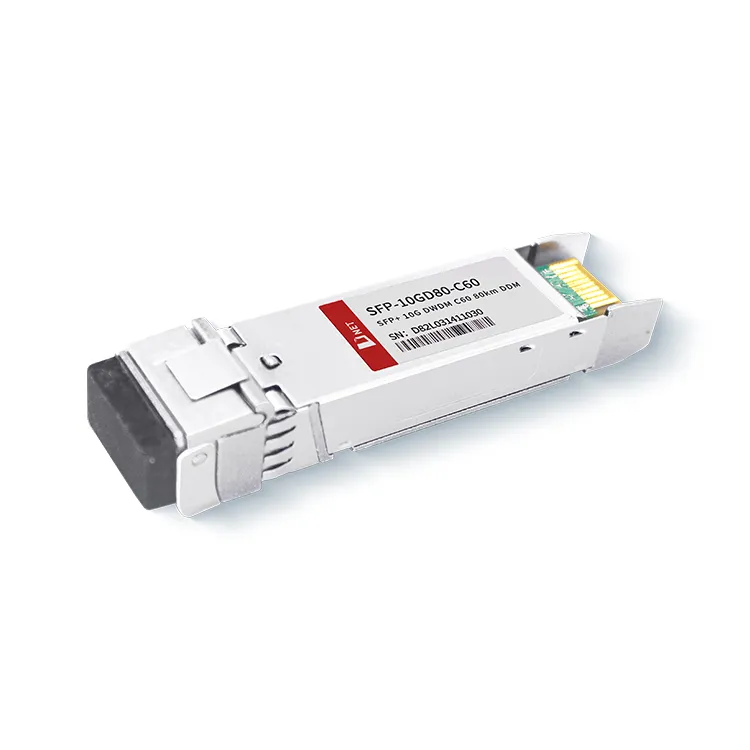

Transceiver optik 10G DWDM 80KM C60 D-net menyokong kadar bit antara 9.95 hingga 11.3Gb/s. Dengan menggunakan teknologi DWDM, transceiver ini membolehkan penghantaran serentak berbilang panjang gelombang melalui gentian optik tunggal, dengan itu meningkatkan kapasiti rangkaian dan mengoptimumkan penggunaan lebar jalur. Penamaan C60 menandakan bahawa modul beroperasi dalam julat panjang gelombang C-band. Transceiver SFP+ DWDM 80KM C60 biasanya digunakan dalam 10GBASE-ZR/ZW Ethernet, Sonet OC-192/SDH, 10G Fiber Channel dan Rangkaian DWDM.
Cool tags: SFP+10G DWDM C60 80km, China SFP+10G DWDM C60 80km pengilang, pembekal, kilang, SFP-10G-DWDM-C21-40SFP-10G-DWDM-C60-80SFP-10G-DWDM-C21-80SFP-10G-DWDM-C21-80SFP-10G-DWDM-C60-40
Penilaian Maksimum Mutlak
|
Parameter |
Simbol |
Min. |
tipikal |
Maks. |
Unit |
|
Suhu Penyimpanan |
TS |
-40 |
+85 |
ijazah |
|
|
Suhu Operasi Kes |
TA |
0 |
70 |
ijazah |
|
|
Voltan Bekalan Maksimum |
Vcc |
-0.5 |
4 |
V |
|
|
Kelembapan Relatif |
RH |
0 |
85 |
% |
Ciri-ciri Elektrik
(TOP=0 hingga 70darjah , VCC=3.135 hingga 3.465 Volt)
|
Parameter |
Simbol |
Min. |
tipikal |
Maks. |
Unit |
Nota |
|
Voltan Bekalan |
Vcc |
3.135 |
3.465 |
V |
||
|
Arus Bekalan |
Icc |
450 |
mA |
|||
|
Penggunaan Kuasa |
P |
1.5 |
W |
|||
|
Bahagian Pemancar |
||||||
|
Impedans pembezaan input |
Rdalam |
100 |
Ω |
1 |
||
|
Tx Input Toleransi Voltan DC Berakhir Tunggal (Rujuk VeeT) |
V |
-0.3 |
4 |
V |
||
|
Ayunan voltan input berbeza |
Vin, hlm |
180 |
700 |
mV |
2 |
|
|
Hantar Voltan Lumpuhkan |
VD |
2 |
Vcc |
V |
3 |
|
|
Hantar Dayakan Voltan |
VEN |
Vee |
Vee+0.8 |
V |
||
|
Bahagian Penerima |
||||||
|
Toleransi Voltan Keluaran Berakhir Tunggal |
V |
-0.3 |
4 |
V |
||
|
Voltan Beza Output Rx |
Vo |
300 |
850 |
mV |
||
|
Masa Kenaikan dan Kejatuhan Output Rx |
Tr/Tf |
30 |
ps |
4 |
||
|
Kesalahan LOS |
Vkesalahan LOS |
2 |
VccHOS |
V |
5 |
|
|
LOS Normal |
Vnorma LOS |
Vee |
Vee+0.8 |
V |
5 |
|
Parameter Optik
(TOP=0 hingga 70darjah , VCC=3.135 hingga 3.465 Volt)
|
Parameter |
Simbol |
Min. |
tipikal |
Maks. |
Unit |
Nota |
|
Bahagian Pemancar |
||||||
|
Panjang Gelombang Optik-Tamat Hayat |
λ |
X-100 |
X |
X+100 |
petang |
|
|
Panjang Gelombang Optik-Permulaan Kehidupan |
λ |
X-25 |
X |
X+25 |
petang |
|
|
Kuasa Optik Purata |
Pavg |
0 |
+5 |
dBm |
1 |
|
|
Kuasa Mati Laser |
Poff |
-30 |
dBm |
|||
|
Nisbah Kepupusan |
ER |
8.2 |
dB |
|||
|
Penalti Penyebaran Pemancar |
TDP |
3.0 |
dB |
2 |
||
|
Bunyi Keamatan Relatif |
Rin |
-128 |
dB/Hz |
3 |
||
|
Toleransi Kerugian Pulangan Optik |
20 |
dB |
||||
|
Bahagian Penerima |
||||||
|
Panjang Gelombang Tengah |
λr |
1480 |
1565 |
nm |
||
|
Los Assert |
LOSA |
-40 |
- |
dBm |
||
|
Pencuci mulut Los |
LOSD |
-24 |
dBm |
|||
|
Los Hysteresis |
LOSH |
0.5 |
dB |
|||
|
Lebihan beban |
Sab |
-7 |
dBm |
5 |
||
|
Pantulan Penerima |
Rrx |
-12 |
dB |
|||
Maklumat Pesanan
|
Nombor Bahagian |
Penerangan |
|
SFP-10GD80-C60 |
10G DWDM 80KM C60 Transceiver Hot Pluggable, Dupleks LC, +3.3V, 100GHz, DWDM EML&APD, Single mode |
Soalan Lazim
1. Apakah DWDM SFP?
J: Modul Optik SFP DWDM tergolong dalam sejenis modul optik WDM. SFP+ DWDM 80KM C60 transceiver mengguna pakai teknologi DWDM, yang menggunakan panjang gelombang yang berbeza untuk menggunakan semula berbilang isyarat optik ke dalam gentian optik untuk menghantar data.
2. Apakah SFP yang diperlukan untuk sambungan jarak jauh?
J: SFP mod Tunggal Standard boleh menghantar sehingga 10km, manakala SFP mod Tunggal Lanjutan, sehingga 80km. Untuk jarak yang lebih pendek dan pilihan yang lebih murah, SFP berbilang mod adalah penyelesaian yang hebat. SFP berbilang mod Standard boleh menghantar sehingga 500m, manakala SFP berbilang mod Lanjutan, sehingga 2km.
