Sorotan Produk

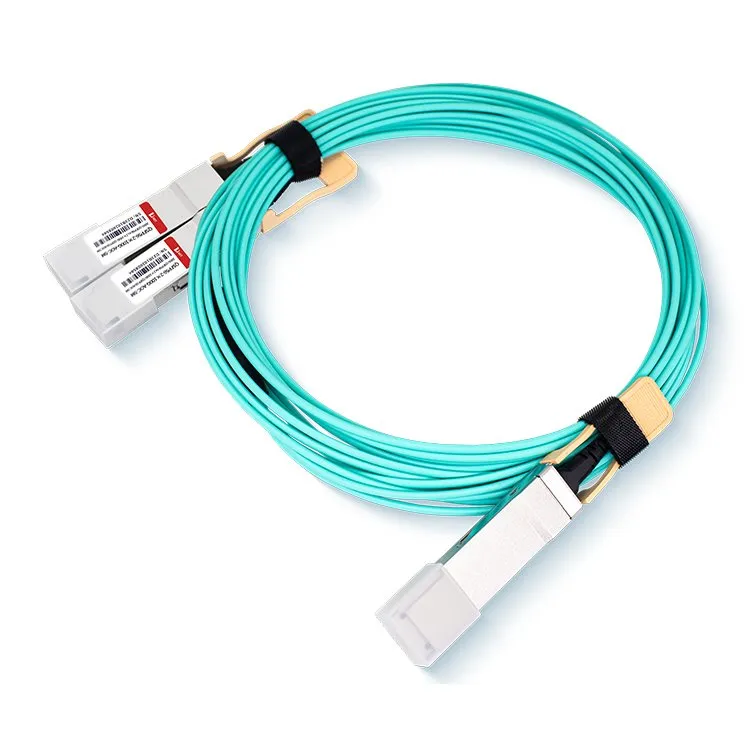

● Kabel optik aktif dengan pecahan daripada QSFP56 200G kepada dua QSFP28 100G
● Kadar data sehingga 53.125Gbps bagi setiap saluran modulasi PAM4
● Tatasusunan VCSEL 850nm bersepadu dan tatasusunan PD
● Fungsi DDM dilaksanakan
● Boleh pasang panas
● Pelesapan kuasa rendah,<4W on 200G end, <3W on 100G end
● Julat suhu kotak operasi komersial: 0 darjah hingga 70 darjah
● Mematuhi ROHS2.0
Aplikasi
● Pusat data dan Rangkaian Awan
● Sistem HDR InfiniBand 200G
Cool tags: QSFP56 200Kabel AOC pecahan G hingga 2X100G, QSFP China56 200Pengilang, pembekal, kilang kabel pecahan G hingga 2X100G, cable ar device ကိုအမျိုးအစား breakout ကေဘယ်ကြိုး, Cable Point-of-of-sale အမျိုးအစား breakout ကေဘယ်, cable ကိုစမတ်ဖုန်းအမျိုးအစား breakout ကေဘယ်, Breakout ကေဘယ်ကြိုးကိုစောင့်ကြည့်, Motherboard Creeout Cable, QSFP56-2X100G-AOC
Penilaian Maksimum Mutlak
|
produk |
Modula tion |
Protokol |
Kadar Nominal |
Spesifikasi |
|||||
|
Agregat (Gbps) |
Elektrik lorong (Gbaud) |
Ppm |
Kelajuan Tinggi Elektrik |
Pra-FEC Maks BER |
Pautan |
||||
|
200G tamat |
PAM4 |
IEEE802.3cd |
212.5 |
26.5625 |
±100 |
200GAUI-4 |
1E-6 untuk InfiniBand HDR; 2.4E-4 untuk 200GBAS E-SR4 |
0.5 ~ 100m |
|
|
Setiap 100G tamat |
PAM4 |
IEEE802.3cd |
106.25 |
26.5625 |
±100 |
200GAUI-4 |
|||
|
Parameter |
Simbol |
Unit |
Min |
Maks |
|
|
Suhu Operasi Kes |
Atas |
ijazah |
0 |
70 |
|
|
Julat Suhu Penyimpanan |
Ts |
ijazah |
-40 |
85 |
|
|
Kelembapan Relatif |
RH |
% |
0 |
85 |
|
|
Voltan Bekalan Kuasa |
Vcc |
V |
-0.5 |
3.6 |
|
Syarat Operasi yang Disyorkan
|
Parameter |
Simbol |
Unit |
Min |
Taip |
Maks |
|
|
Suhu Kes Operasi Julat |
Tca |
oC |
0 |
/ |
70 |
|
|
Voltan Bekalan Kuasa |
Vcc |
V |
3.135 |
3.3 |
3.465 |
|
Definisi Pelabuhan Elektrik
|
Parameter |
Simbol |
Unit |
Min |
Taip |
Maks |
Nota |
|
Voltan Bekalan |
VCC |
V |
3.135 |
3.3 |
3.465 |
|
|
Penggunaan Kuasa |
Pc |
W |
4 |
hujung 200G |
||
|
3 |
hujung 100G |
|||||
|
Pemancar |
||||||
|
Impedans Pembezaan Input |
RIN |
Ω |
80 |
100 |
120 |
|
|
Ayunan Input Data Berakhir Tunggal |
VIN |
mVp-p |
90 |
500 |
||
|
Hantar Voltan Lumpuhkan |
VDIS |
V |
2 |
VCCHOST |
||
|
Hantar Dayakan Voltan |
VEN |
V |
VEE |
VEE+0.8 |
||
|
Hantar Voltan Tegas Kesalahan |
VFA |
V |
2 |
VCCHOST |
||
|
Hantar Kesalahan De-Tegas Voltan |
VFDA |
V |
VEE |
VEE+0.8 |
||
|
Penerima |
||||||
|
Ayunan Output Data Berakhir Tunggal |
VOD |
mVp-p |
200 |
500 |
||
|
Kesalahan LOS |
VLOSFT |
V |
2 |
VCCHOST |
||
|
LOS Normal |
VLOSNR |
V |
VEE |
VEE+0.8 |
||
|
Tidak padan penamatan pembezaan |
% |
10 |
||||
|
komunikasi IIC |
||||||
|
Kekerapan jam IIC |
- |
KHZ |
/ |
100 |
400 |
|
|
regangan jam |
- |
kami |
/ |
/ |
500 |
|
Peta Memori Modul
Serasi dengan CMIS pusingan 4.0/ SFF8636
Maklumat Pesanan
|
Nombor Bahagian |
Penerangan |
|
Q56-2Q28-200G-1M |
200G QSFP56 SR4 hingga 2xQSFP28 SR2 AOC 1M |
|
Q56-2Q28-200G-3M |
200G QSFP56 SR4 hingga 2xQSFP28 SR2 AOC 3M |
|
Q56-2Q28-200G-5M |
200G QSFP56 SR4 hingga 2xQSFP28 SR2 AOC 5M |
|
Q56-2Q28-200G-7M |
200G QSFP56 SR4 kepada 2xQSFP28 SR2 AOC 7M |
|
Q56-2Q28-200G-10M |
200G QSFP56 SR4 hingga 2xQSFP28 SR2 AOC 10M |
|
Q56-2Q28-200G-15M |
200G QSFP56 SR4 hingga 2xQSFP28 SR2 AOC 15M |
|
Q56-2Q28-200G-20M |
200G QSFP56 SR4 hingga 2xQSFP28 SR2 AOC 20M |
|
Q56-2Q28-200G-30M |
200G QSFP56 SR4 hingga 2xQSFP28 SR2 AOC 30M |
|
Q56-2Q28-200G-40M |
200G QSFP56 SR4 hingga 2xQSFP28 SR2 AOC 40M |
|
Q56-2Q28-200G-50M |
200G QSFP56 SR4 hingga 2xQSFP28 SR2 AOC 50M |
|
S56-2S28-200G-xxM |
200G QSFP56 SR4 hingga 2xQSFP28 SR2 AOC xxM |
Soalan Lazim
1. Apakah kabel optik aktif?
J: Kabel Optik Aktif (AOC) ialah kabel penghantaran data berkelajuan tinggi yang menyepadukan teknologi gentian optik dengan komponen elektrik untuk membolehkan pemindahan isyarat data pada jarak yang jauh. Ia kerap digunakan dalam aplikasi seperti pusat data, pengkomputeran berprestasi tinggi dan sistem rangkaian.
2. Apakah perbezaan antara kabel aktif dan pasif?
J: Secara ringkasnya, sementara kedua-dua kabel aktif dan pasif berfungsi untuk menghantar isyarat, kabel aktif menggabungkan komponen elektronik terbina dalam untuk mengurus dan meningkatkan isyarat secara aktif, manakala kabel pasif bergantung semata-mata pada sifat sedia ada bahan konduktif untuk penghantaran isyarat. .
3. Berapakah panjang maksimum kabel optik aktif?
J: Panjang maksimum kabel optik aktif boleh berbeza-beza bergantung pada faktor seperti kualiti kabel, kadar data dan teknologi khusus yang digunakan. Walau bagaimanapun, kabel optik aktif mempunyai potensi untuk mencapai jarak penghantaran yang jauh lebih jauh berbanding kabel pasif. Dalam sesetengah kes, kabel optik aktif boleh mencapai jarak penghantaran sehingga beberapa ratus meter atau bahkan kilometer, bergantung pada teknologi dan aplikasi. Adalah penting untuk ambil perhatian bahawa panjang maksimum tertentu akan bergantung pada spesifikasi produk yang disediakan oleh pengilang kabel optik aktif.
