Description/kawalan

Parameter teknikal

ciri-ciri

● Mematuhi IEEE Std 802.3-2005 Gigabit
Ethernet 1000Base-LX
● Spesifikasi mengikut SFF-8074i dan
SFF-8472, semakan 9.5
● Pemantauan Diagnostik Digital tersedia
● Laser Fabry-Perot (FP) 1310nm tidak disejukkan
● Sehingga 1.25Gb/s pautan data dwiarah
● Mematuhi penyambung LC dupleks
● Tunggal +3.3V DC bekalan kuasa
● Jejak SFP boleh pasang panas
● Keselamatan laser Kelas 1 diperakui
● Pilihan suhu operasi
-(Komersial) -10oC hingga +70oC
-(Dilanjutkan) -10oC hingga +85oC
-(Industri) -40oC hingga +85oC
● Sehingga 10km pada 9/125µm SMF
● Mematuhi RoHS

Aplikasi

● 1.25Gb/s Ethernet 1000Base-LX
● Saluran Gentian 1.0625Gb/s
● Penghala Perusahaan

Maklumat produk

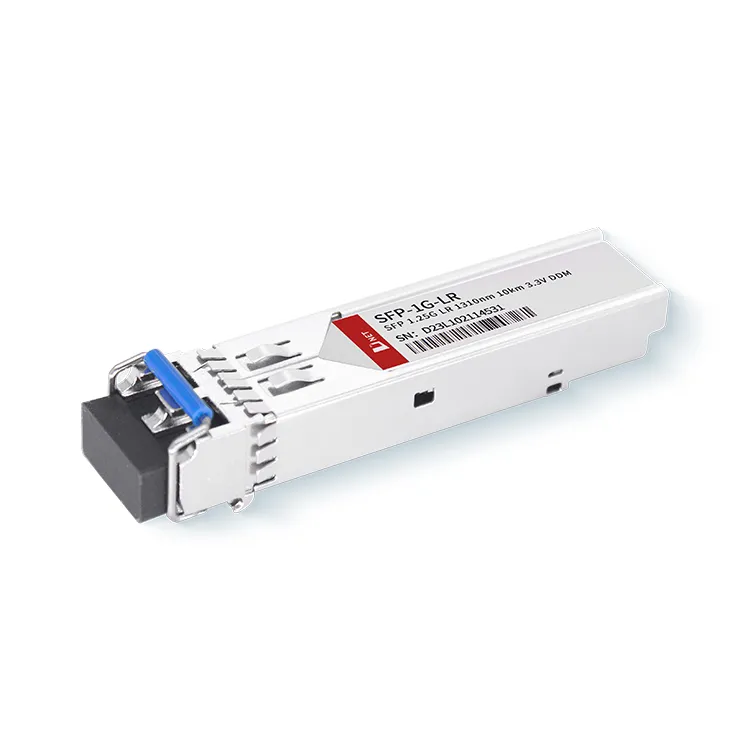

Modul optik 1.25G 1310nm 10km SFP ialah penyelesaian yang serba boleh dan boleh dipercayai untuk rangkaian komunikasi optik, menawarkan penghantaran data berkelajuan tinggi pada jarak jauh dengan kualiti dan kestabilan isyarat yang sangat baik. Ia mematuhi IEEE Std 802.{{ 6}} Gigabit Ethernet 1000Base-LX dan Fiber Channel FC- PI-2 Rev.8.0.

Cool tags: SFP 1G 1000base LR 10km 1310nm, China SFP 1G 1000base LR 10km 1310nm pengilang, pembekal, kilang, စက်မှုအဆင့် SFP Transceiver

Penilaian Maksimum Mutlak

Tekanan yang melebihi penilaian maksimum mutlak boleh menyebabkan kerosakan kekal pada peranti. Ini adalah penilaian tekanan mutlak sahaja. Pengendalian fungsi peranti tidak tersirat pada ini atau sebarang syarat lain yang melebihi yang diberikan dalam bahagian operasi helaian data. Pendedahan kepada penilaian maksimum mutlak untuk tempoh yang panjang boleh menjejaskan kebolehpercayaan peranti.

Parameter	Simbol	MinImum	MaksImum	Unit
Suhu Penyimpanan	T_S	-40	85	^oC
Kelembapan Relatif	RH	5	95	%
Voltan bekalan	V_CC	-0.5	4.0	V

Syarat Operasi yang Disyorkan

Parameter		Simbol	Min	Taip	Maks	Unit
Suhu Kes Operasi	DNET-03S10-31	T_C	-10	25	70	^oC
Suhu Kes Operasi	DNET-03S10-31I	T_C	-40	25	85	^oC
Voltan bekalan		V_CC	3.135	3.3	3.465	V
Kadar Data		-	-	1.25 1.0625	-	Gb/s

Ciri-ciri Elektrik Transceiver

Parameter	Simbol	Minimum	tipikal	maksimum	Unit	Nota
Arus Bekalan Modul	Icc	-	-	220	mA	-
Input Pembezaan Pemancar Voltan (TD +/-)	-	300	-	2200	Mv_P-P	1
Voltan Keluaran Berbeza Penerima (RD +/-)	-	600	-	1200	Mv_P-P	2
Keluaran kelajuan rendah: Kerosakan Pemancar(TX_SALAH) / Kehilangan Isyarat (LOS)	VOH	2.0	-	Vcc	V	3
	VOL	0	-	0.8	V	-
Iutput kelajuan rendah: Lumpuhkan Pemancar (TX_LUmpuhkan), MOD_DEF 1, MOD_DEF 2	VIH	2.0	-	Vcc	V	4
	VIL	0	-	0.8	V	-

Nota
1. Secara dalaman AC digabungkan dan ditamatkan kepada beban pembezaan 100Ω.
2. Secara dalaman AC digabungkan, tetapi memerlukan penamatan pembezaan 100Ω atau dalaman kepada Serializer/Deserializer.
3. Ditarik secara luaran dengan perintang 4.7KΩ-10KΩ pada papan hos ke VCCT,R.
4. Mod_Def1 dan Mod_Def2 mesti ditarik ke atas secara luaran dengan perintang 4.7KΩ-10KΩ pada papan hos ke V_CCT,R.

Ciri Optik Pemancar

Parameter	Simbol	Minimum	tipikal	maksimum	Unit	Nota
Lancarkan Kuasa Optik	Po	-9	-6	-3	dBm	-
Julat Panjang Gelombang Tengah	λc	1270	1310	1355	Nm	-
Nisbah Kepupusan	BEKAS	9	-	-	Db	-
Lebar Spektrum(RMS)	Δλ	-	-	4	Nm	-
Jumlah Jitter	TJ	-	-	266	Ps	-
Penalti Sebaran	-	-	-	1	Db	-
Masa Kebangkitan/Kejatuhan Optik	T_bangkit/T_jatuh	-	-	260	Ps	-
Cemberut @TX-Lumpuhkan Ditegaskan	P_dimatikan	-	-	-45	dBm	-

Maklumat Pesanan

Nombor Bahagian	Penerangan
SFP-1G-10KM	1.25Gb/s Pemindah SFP Mod Tunggal 1000BASE-LX

Penerangan Produk

1. Apakah jalur 1310nm?
A: Ia tergolong dalam "o-band", Menggunakan julat panjang gelombang gentian pada laser diod 1260–1360nm, 1310nm.

2. Sejauh manakah 1G LX SFP boleh pergi?
A: 1.25Gb/s Single-Mod SFP Transceiver 1000BASE-LX, ia adalah modul optik 1310nm LX SFP standard dan jarak penghantaran boleh mencapai sehingga 10km. Ia beroperasi pada kadar data 1.25Gbps.

3. Apakah maksud LX pada SFP?
J: LX mewakili penghantaran jarak jauh, berfungsi pada {{0}}nm (biasanya 1310nm), ia mematuhi IEEE Std 802.3-2005 Gigabit Ethernet 1000Base-LX dan Fiber Channel FC- PI{{ 7}} Rev.8.0.
