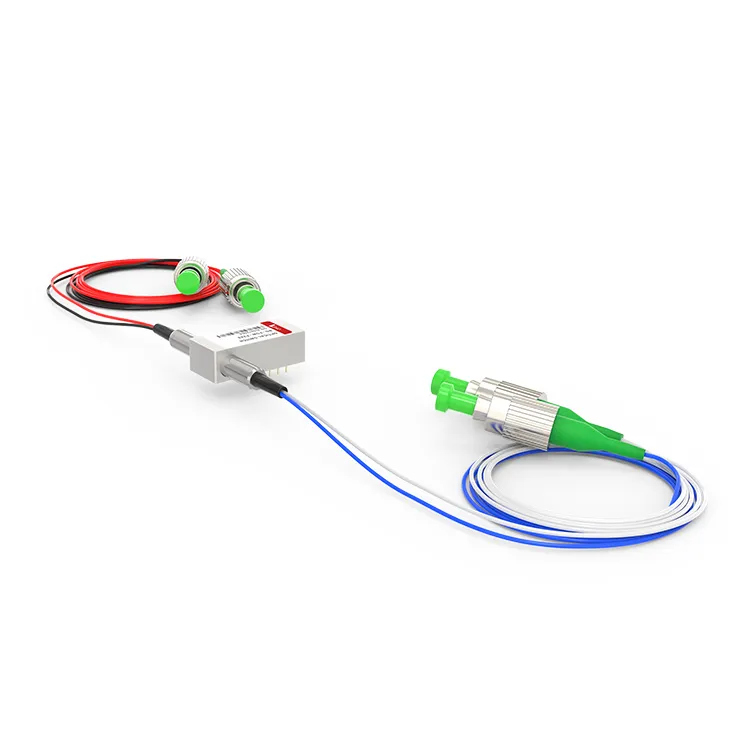

F2X2 OPTO Suis Optik Mekanikal

F2X2 OPTO Suis Optik Mekanikal
Suis Optik Mekanikal F2X2 ialah peranti Suis Optik Mekanikal penuh dengan dua port input dan dua port output. Ia menggunakan struktur mekanikal untuk merealisasikan pensuisan penghalaan isyarat optik, dan menukar isyarat optik dari satu port input ke port output yang lain melalui operasi mekanikal.

Hantar pertanyaan

Description/kawalan

Parameter teknikal

Butiran Produk

Suis opto-mekanikal F2X2 beroperasi dengan sama ada mengarahkan atau menyekat isyarat optik input untuk menyambung saluran optik kepada gentian optik output. Versi selak mengekalkan laluan optikal yang dipilih walaupun selepas isyarat pemacu dialih keluar, manakala versi yang tidak selak lalai kepada kedudukan hidup atau mati apabila kuasa terputus. Suis Optik Mekanikal F2X2 menawarkan kehilangan sisipan kurang daripada 1.0dB dan masa tindak balas yang pantas, membolehkan penukaran isyarat optik pada tahap nanosaat, sekali gus memenuhi permintaan penghantaran berkelajuan tinggi.

Cool tags: f2x2 opto suis optik mekanikal, China f2x2 opto mekanikal suis optik pengeluar, pembekal, kilang, Suis optik mekanikal

Spesifikasi Produk

Panjang Gelombang Operasi	1240~1680nm (SM)	Kehilangan Sisipan	Kurang daripada atau sama dengan 1.0dB
Kehilangan Bergantung Panjang Gelombang	Kurang daripada atau sama dengan 0.25dB	Kehilangan Bergantung Polarisasi	Kurang daripada atau sama dengan 0.05dB
Kehilangan Bergantung Suhu	Kurang daripada atau sama dengan 0.20dB	Kerugian Pulangan	SM Lebih besar daripada atau sama dengan 55dB
Bicara Lintas	SM Lebih besar daripada atau sama dengan 70dB	Tukar Masa	Kurang daripada atau sama dengan 8ms
Kebolehulangan	Kurang daripada atau sama dengan ±0.02dB	Ketahanan	Lebih besar daripada atau sama dengan 10⁷kali
Voltan Kendalian	3 atau 5V	Jenis Suis	Tidak Selak/Selak
Suhu Operasi	－20~＋70 darjah	Suhu Penyimpanan	－40~＋85 darjah
Kuasa Optik	Kurang daripada atau sama dengan 500mW	Dimensi	27.0L×12.5W×8.4H mm

Konfigurasi Pin

taip	Laluan Optik	Pemacu Elektrik				Penderia keadaan
F2×2	Laluan Optik	Pin 1	Pin 5	Pin 6	Pin 10	Semat 2-3	Semat 3-4	Semat 7-8	Semat 8-9
Selak	P1-P4,P2-P3	--	--	GND	V＋	tutup	Buka	Buka	tutup
Selak	P1-P3,P2-P4	V＋	GND	--	--	Buka	tutup	tutup	Buka
Tidak selak	P1-P4,P2-P3	--	--	--	--	tutup	Buka	Buka	tutup
Tidak selak	P1-P3,P2-P4	V＋	--	--	GND	Buka	tutup	tutup	Buka

Dimensi Mekanikal (Unit:mm)

Laluan Optik

Maklumat Pesanan

RD-FSW

-F2X2-

-Panjang gelombang-

-Jenis Suis-

-Voltan-

-Jenis Gentian-

-Pakej-

-Panjang gentian-

-Penyambung-

1060＝1

C＋L＝2

1310＝3

1410＝4

1550＝5

650＝6

780＝7

1260-1610=A

1310/1550＝9

850=8

Istimewa＝0

Selak＝1

Tidak selak＝2

MINI Selak＝3

MINI Tidak selak＝4

Istimewa＝0

3V=3

5V=5

Istimewa＝0

SM28=1

50/125=5

62.5/125=6

Istimewa＝0

Gentian kosong=1

tiub 900um=3

Istimewa＝0

0.25m=1

0.5m=2

1.0m=3

Istimewa＝0

Tiada{0}}

FC/PC=2

FC/APC=3

SC/PC=4

SC/APC=5

ST/PC=6

LC/PC=7

LC Dupleks=8

Istimewa＝0

Soalan Lazim

S: Adakah Suis Optik Mekanikal F2X2 menyokong alat kawalan jauh?

J: Ya, banyak suis opto-mekanikal F2x2 menawarkan keupayaan kawalan jauh, membolehkan operasi pensuisan jauh dan pemantauan status melalui antara muka kawalan atau komunikasi.

S: Berapa pantas suis mekanikal opto F2x2?

J: Suis Optik Mekanikal F2X2 mempunyai masa tindak balas yang pantas dan mampu menukar laluan optik dalam nanosaat.
