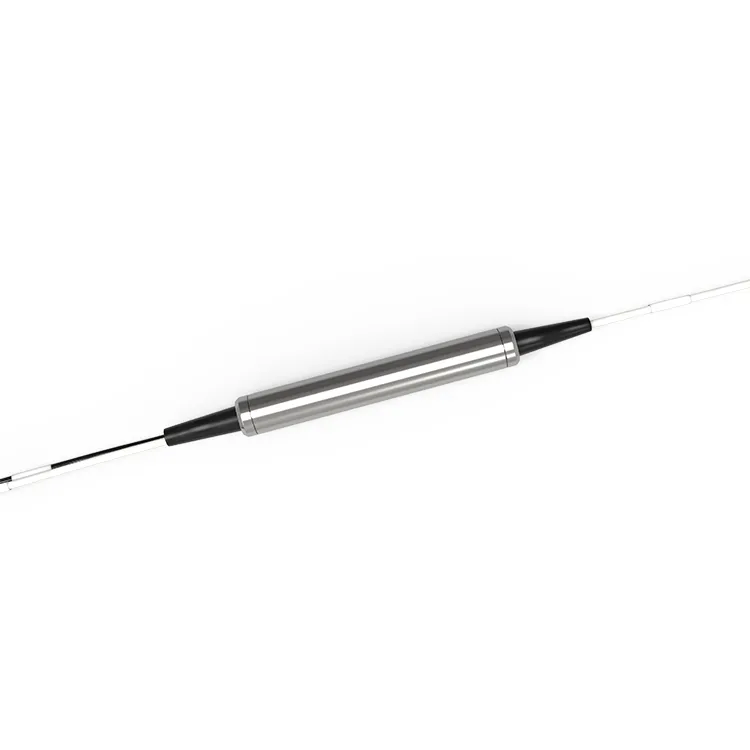

Penerangan produk
OTDR (Optical Time Domain Reflectometer) ialah teknologi yang digunakan untuk mengesan pantulan isyarat dan kehilangan dalam pautan komunikasi gentian optik. FWDM OTDR 1625nm ialah komponen penapis yang digunakan untuk menapis isyarat optik panjang gelombang bukan 1625nm, sesuai untuk teknologi FWDM, iaitu teknologi yang boleh menghantar isyarat optik panjang gelombang berbilang dalam satu gentian. Dengan menggunakan komponen OTDR FWDM 1625, kami boleh menapis isyarat panjang gelombang lain semasa ujian dan hanya menumpukan pada isyarat panjang gelombang sasaran, meningkatkan ketepatan dan ketepatan pengukuran.
Aplikasi
● Penguat optik
● CATV
● OTDR
Cool tags: OTDR Filter 1625nm FWDM Component, China OTDR Filter 1625nm FWDM Component pengilang, pembekal, kilang, အနီအောက်ရောင်ခြည်မှန်ဘီလူး, fixed focal length မှန်ဘီလူး, zoom မှန်ဘီလူး, avalanche phododiicies, ကျယ်ပြန့်ထောင့်မှန်ဘီလူး, တယ်လီဖုန်းမှန်ဘီလူး
Spesifikasi Produk
|
Panjang gelombang |
TX1625 RX1310/1490/1550nm |
Teknologi |
TFF (Penapis Filem Nipis) |
|
Jalur laluan |
1600~1670nm |
Refleksi |
1260~1580 |
|
riak jalur laluan |
Kurang daripada atau sama dengan 0.30dB |
IL @ Passband |
Kurang daripada atau sama dengan 0.60dB |
|
Riak jalur pantulan |
Kurang daripada atau sama dengan 0.20dB |
IL @ Refleksi |
Kurang daripada atau sama dengan 0.40dB |
|
Pengasingan penghantaran (saluran adj) |
Lebih besar daripada atau sama dengan 30dB |
Pengasingan penghantaran (saluran bukan adj) |
Lebih besar daripada atau sama dengan 50dB |
|
Pengasingan refleksi |
Lebih besar daripada atau sama dengan 15dB |
Kehilangan bergantung kepada polarisasi |
Kurang daripada atau sama dengan 0.1dB |
|
Penyerakan mod polarisasi |
Kurang daripada atau sama dengan 0.2ps |
Kestabilan Terma |
Kurang daripada atau sama dengan 0.005N |
|
Directivity |
Lebih besar daripada atau sama dengan 50dB |
Pulangan kerugian |
Lebih besar daripada atau sama dengan 45dB |
|
Pengendalian kuasa optik |
Kurang daripada atau sama dengan 500mW |
Suhu |
Beroperasi -40 hingga 85 darjah Storan -40 hingga 85 darjah |
|
Jenis gentian |
SMF-28e |
Dimensi pakej |
Keluli ∮5.5 x L34mm ABS 90*20*10nm |
Nota.
1) Semua spesifikasi adalah berdasarkan peranti tanpa penyambung, dan dijamin melebihi panjang gelombang, polarisasi dan suhu.
2) PMD dan nilai serakan kromatik dijamin oleh reka bentuk.
3) Spesifikasi tertakluk kepada perubahan tanpa notis
Maklumat pesanan
|
FW |
- Pakej |
-Jenis Penyambung |
U/A |
-1625 |
-Jenis Gentian |
-Panjang Gentian |
|
|
S: Keluli |
0: Tiada penyambung |
U: UPC |
9: 0.9mm Gentian |
005: 0.5+/-0.1m |
|
|
|
B: KOTAK ABS |
1: LC |
A: APC |
20:2.0mm |
01: 1.0+/-0.1m |
|
|
|
Lain-lain |
2: SC |
30:2.0mm |
yang lain |
||
|
|
3: FC |
Lain-lain |
|
|||
|
|
4: Lain-lain |
|
|
|
|
Soalan Lazim
