Penerangan produk

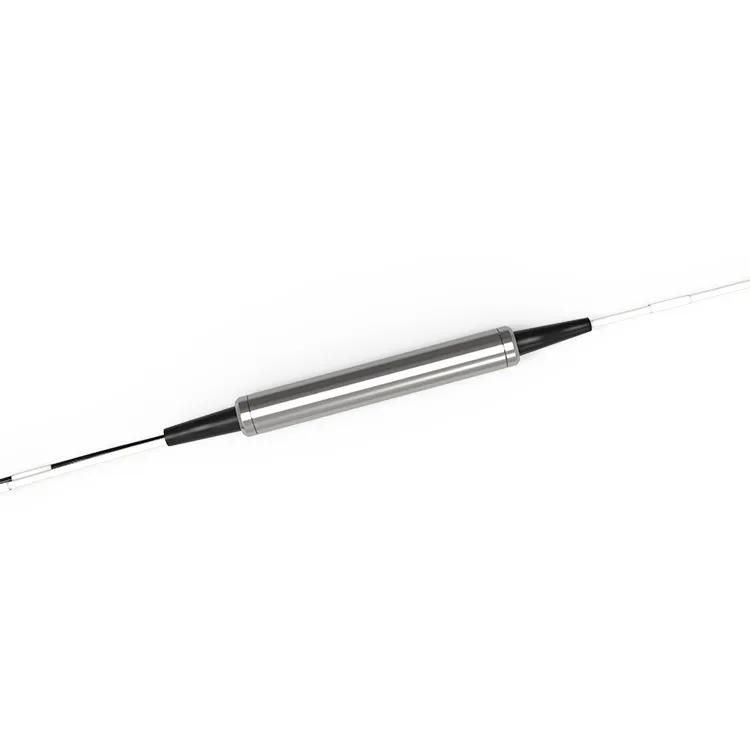

Penapis CWDM 3 Port CWDM ITU Komponen Pasif menggunakan pembungkusan padat, saiz kecil, dan sesuai untuk pemasangan dan penyepaduan dalam ruang terhad. Ia mempunyai ciri-ciri kehilangan sisipan rendah, pengasingan saluran tinggi, kehilangan berkaitan polarisasi rendah, dan selektiviti panjang gelombang yang baik. Piawaian ITU CWDM mentakrifkan set tetap saluran panjang gelombang, biasanya dalam julat 1270-1610nm, yang boleh memilih panjang gelombang tertentu untuk pemultipleksan optik dan penyahmultipleksan. Ia boleh menyediakan penghantaran dan pengurusan isyarat optik yang berkesan dalam penghantaran optik dan aplikasi rangkaian optik.
Cool tags: 3 port cwdm penapis cwdm itu komponen pasif, China 3 port cwdm penapis cwdm itu komponen pasif pengeluar, pembekal, kilang, Phototransistors, အနီအောက်ရောင်ခြည်မှန်ဘီလူး, ငါးမျက်စိမှန်ဘီလူး, optical transmitters, ကျယ်ပြန့်ထောင့်မှန်ဘီလူး, optical chitosan များအတွက် optical အစိတ်အပိုင်းများ
Spesifikasi Produk
|
Panjang gelombang |
1270nm~1610nm (ITU) |
Jarak saluran |
Grid ITU 20 nm |
|
Jalur laluan |
Lebih besar daripada atau sama dengan +/-7.5dB |
Teknologi |
TFF (Penapis Filem Nipis) |
|
riak jalur laluan |
Kurang daripada atau sama dengan 0.30dB |
IL @ Jalur Laluan |
Kurang daripada atau sama dengan 0.60dB |
|
Riak jalur pantulan |
Kurang daripada atau sama dengan 0.20dB |
IL @ Refleksi |
Kurang daripada atau sama dengan 0.40dB |
|
Pengasingan penghantaran (saluran adj) |
Lebih besar daripada atau sama dengan 30dB |
Pengasingan penghantaran (saluran bukan adj) |
Lebih besar daripada atau sama dengan 50dB |
|
Pengasingan refleksi |
Lebih besar daripada atau sama dengan 15dB |
Kehilangan bergantung kepada polarisasi |
Kurang daripada atau sama dengan 0.1dB |
|
Penyerakan mod polarisasi |
Kurang daripada atau sama dengan 0.2ps |
Kestabilan Terma |
Kurang daripada atau sama dengan 0.005N |
|
Keterarah |
Lebih besar daripada atau sama dengan 50dB |
Pulangan kerugian |
Lebih besar daripada atau sama dengan 45dB |
|
Pengendalian kuasa optik |
Kurang daripada atau sama dengan 500mW |
Suhu |
Beroperasi -40 hingga 85 darjah Storan -40 hingga 85 darjah |
|
Jenis gentian |
SMF-28e |
Dimensi pakej |
5.5 x 34 |
Nota.
1) Semua spesifikasi adalah berdasarkan peranti tanpa penyambung, dan dijamin melebihi panjang gelombang, polarisasi dan suhu.
2) PMD dan nilai serakan kromatik dijamin oleh reka bentuk.
3) Spesifikasi tertakluk kepada perubahan tanpa notis.
Maklumat Pesanan
|
RD-C |
- Pakej |
-Jenis Penyambung |
U/A |
-Pelan Saluran |
-Jenis Gentian |
-Panjang Gentian |
|
|
S: Keluli |
0: Tiada penyambung |
U: UPC |
27: 1270 |
25: Serat 250um |
005: 0.5+/-0.1m |
|
|
G: Kaca |
1% 3a LC |
A: APC |
29: 1290 |
90: Serat 900um |
01: 1.0+/-0.1m |
|
|
2: SC |
31: 1310 |
|
yang lain |
||
|
|
3: FC |
yang lain |
|
|
||
|
|
4: Lain-lain |
|
|
|
|
Contoh:RD-CS1U-27-2505: 3Port CWDM 1270 LC/UPC 250um 0.5M Gentian Keluli.
