Description/kawalan

Parameter teknikal

Ciri-ciri Produk

●Mematuhi QSFP-DD MSA
●4 lorong CWDM reka bentuk MUX/DEMUX
●100G Lambda MSA 400G-FR4 mematuhi Spesifikasi
●Penggunaan kuasa maksimum 10W
●Transmisi sehingga 2km pada gentian mod tunggal (SMF) dengan FEC
●Satu +3.Bekalan kuasa 3V

●Penyambung LC dupleks
●Aduan RoHS

Aplikasi

●400G BASE-FR4 Ethernet
●Sambungan Pusat Data

●InfiniBand Interconnect
●Rangkaian Perusahaan

Cool tags: 400g qsfp-dd fr4 2km transceiver optik, China 400g qsfp-dd fr4 2km pengilang, pembekal, kilang, QSFP-40G-ER4 SFP-1G-ER SFP-10G-BIDI-1490-80 QSFP-40GG-ZR4 SFP-10G-ER

Penilaian Maksimum Mutlak

Parameter	Simbol	Min	Maks	Unit
Suhu Penyimpanan Range	Tsrg	-40	+85	ijazah
Voltan Bekalan	Vcc	0	4	V
relatif Kelembapan	RH	10% kepada 90% tidak berkondensasi

Syarat Operasi yang Disyorkan

Parameter	Simbol	Min	Maks	Unit
Suhu Penyimpanan Range	Tsrg	-40	+85	ijazah
Voltan Bekalan	Vcc	0	4	V
relatif Kelembapan	RH	10% kepada 90% tidak berkondensasi

Spesifikasi Optik Pemancar

Pemancar Parameter	lorong	Min		tipikal		Maks		Unit
Purata Kuasa pelancaran setiap lorong		-3.3				3.5		dBm
Jumlah Purata kuasa pelancaran						9.3		dBm
Modulasi Optik Dutter Amplitud (OMA luar), setiap lorong		-0.3				3.7		dBm
Perbezaan dalam kuasa pelancaran antara mana-mana dua lorong (OMA luar)						4			dB
Purata Kuasa Pelancaran setiap Lorong @TX Off State						-20			dBm
Lancarkan Kuasa dalam OMA luar tolak TDECQ, setiap Lorong untuk ER Lebih besar daripada atau sama dengan 4.5dB untuk ER<4.5dB	-1.7 -1.6			dBm
Penutupan Mata Pemancar dan Penyerakan untuk PAM4, setiap Lorong					3.4		dB
Nisbah Kepupusan			3.5				dB
Bunyi Keamatan Relatif (OMA)					-136		dB/Hz
Catuan Penindasan Mod Sampingan (SMSR)			30				dB
Toleransi Kerugian Pulangan Optik					17.1		dB
Pemantulan Pemancar					-26		dB
Ketepatan Pemantauan Kuasa Output Pemancar			-3		3		dB
TDECQ-10*log10(Ceq), setiap Lorong					3.4		dB
Masa peralihan pemancar					17		ps

Spesifikasi Elektrik Berkelajuan Tinggi

Parameter	Min	tipikal	Maks	Unit Nota
Ciri keluaran elektrik penerima di TP4
Kadar isyarat setiap lorong		26.5625		GBd
Output mod biasa AC voltan (RMS)			17.5	mV
Pembezaan voltan keluaran puncak ke puncak			900	mV
ESMW hampir hujung (Simetri mata lebar topeng)		0.265		UI
Ketinggian mata hampir hujung, pembezaan	70			mV
ESMW hujung jauh (Simetri mata lebar topeng)		0.2		UI
Ketinggian mata hujung, pembezaan	30			mV
Nisbah ISl pra-kursor hujung	-4.5		2.5	%
	9.5-0.37f			dB	0.01-8GHz
	4.75-7.4log 10 (f/14)			dB	8-19 GHz
Biasa kepada mod pembezaan	22-20(f/25.78)			dB	0.01-12.89GHz
Biasa kepada mod pembezaan	15-6log 10 (f/25.78)			dB	12.89-19 GHz
Tidak padan penamatan pembezaan			10	%
Masa peralihan (min, 20% hingga 80%)	9.5			ps
Voltan mod biasa DC	-350		2850	mV
Pemancar elektrik ciri inputs di TP1
Kadar isyarat, setiap lorong		26.5625		GBd
Toleransi voltan input pk-pk berbeza	900			mV
	9.5-0.37f			dB	0.01-8GHz
	4.75-7.4log 10 (f/14)			dB	8-19 GHz
	22-20(f/25.78)			dB	0.01-12.89GHz
	15-6log 10 (f/25.78)			dB	12.89-19 GHz
Tidak padan penamatan pembezaan			10	%
Ujian input bertekanan modul	Setiap Bahagian 120E.3.4.1 IEEE802.3bs
Julat toleransi voltan satu hujung	-0.4		3.3	V
Voltan mod biasa	-350		2850	mV

Maklumat Pesanan

Nombor Bahagian	Penerangan

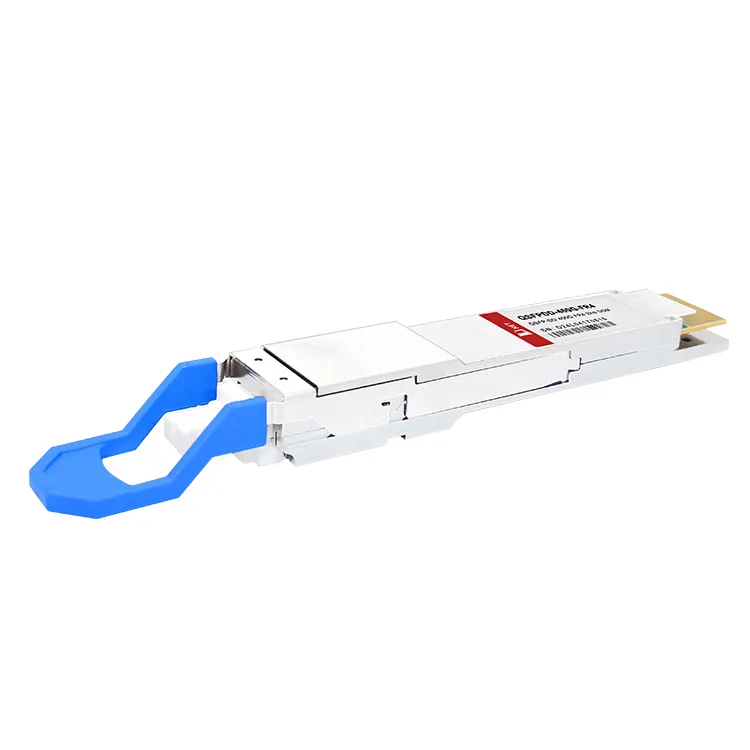

QDD-400G-FR4	400G QSFP-DD FR4 Pemindah Optik

Soalan Lazim

S: Adakah 400G QSFP-DD FR4 menyokong palam panas?

J: Ya, 400G QSFP-DD FR4 menyokong palam panas, yang bermaksud ia boleh diputuskan dan disambung semula semasa sistem masih berjalan tanpa menyebabkan sebarang kerosakan pada modul atau sistem.

S: Sejauh manakah 400G QSFP-DD FR4 boleh menghantar data?

J: Keupayaan jarak penghantaran 400G QSFP-DD FR4 berbeza-beza mengikut jenis kabel gentian optik yang digunakan, tetapi ia biasanya menyokong jarak sehingga 2 kilometer.

S: Bagaimana 400G QSFP-DD FR4 dihantar?

J: Modul menukar 8 saluran data input elektrik 50Gb/s (PAM4) kepada 4 saluran isyarat optik CWDM dan memultiplekskannya ke dalam satu saluran untuk penghantaran optik 400Gb/s. pada bahagian penerima, modul menyahmultipleks secara optikal Input optik 400Gb/s ke dalam 4 saluran isyarat optik CWDM dan menukarkannya kepada 8 saluran 50Gb/s (PAM4) data keluaran elektrik.
