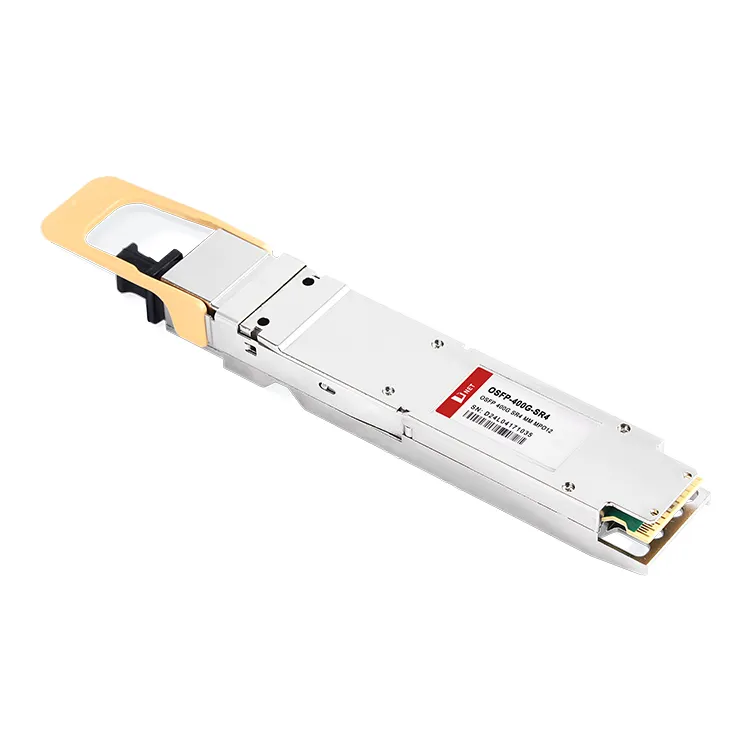

Ciri-ciri Produk
Optik Bersiri OSFP Antara muka
●4x100G PAM4 menyamakan antara muka elektrik 400GAUI-4
● Kabel Optik Aktif
●4 tatasusunan VCSEL saluran dan tatasusunan pengesan foto PIN 4 saluran
●Panjang pautan maksimum 60m pada OM3 atau 100m pada OM4
Mematuhi OSFP MSA
●Faktor bentuk OSFP Hot Pluggable
● Mematuhi Spesifikasi Modul OSFP Rev 5.0
●Mematuhi CMIS 5.2
Sokongan Protokol
●Mematuhi IEEE 802.3db
●Mematuhi IEEE 802.3ck
rendah Penggunaan kuasa
●Kurang daripada 8W dalam julat suhu 0 hingga 70 darjah
Aplikasi
● 400GBASE-SR4 400G Ethernet
●Pusat data
Cool tags: 400g osfp sr4 mm mpo12 transceiver optik, China 400g osfp sr4 mm mpo12 transceiver optik pengeluar, pembekal, kilang, QSFP-40GG-ZR4SFP-10G-DWDM-C21-80
Penilaian Maksimum Mutlak
|
Parameter |
Simbol |
Min |
Maks |
Unit |
|
Suhu Penyimpanan |
Ts |
-40 |
85 |
.C |
|
Tempe Operasi Kesrature |
Atas |
0 |
70 |
.C |
|
relatif Kelembapan (bukan pemeluwapan) |
RH |
15 |
85 |
% |
|
Voltan bekalan |
Vcc |
-0.5 |
3.6 |
V |
|
Ambang Kerosakan Penerima, per lorong |
PRdmg |
5 |
dBm |
Syarat Operasi yang Disyorkan
|
Parameter |
Simbol |
Min |
Maks |
Unit |
|
Suhu Kes Operasierature |
Atas |
0 |
70 |
.C |
|
relatif Kelembapan (tidak pemeluwapan) |
RH |
15 |
85 |
% |
|
Voltan Bekalan Kuasa |
Vcc |
3.135 |
3.465 |
V |
|
Jumlah Penggunaan kuasa |
Pc |
- |
8 |
W |
|
Arus Bekalan per tamat |
2.55 |
A |
||
|
sedikit Kadar |
BR |
425 |
Gbps |
|
|
Panjang gentian dihidupkan OM3 MMF |
60 |
m |
||
|
Panjang gentian dihidupkan OM4 MMF |
100 |
m |
||
|
I2C jam Kekerapan |
0 |
400 |
kHz |
Nota:
1. Di bawah keadaan voltan bekalan operasi 3.465V, dan suhu kes 70 darjah
Antara Muka Optik Pemancar
|
Parameter |
Simbol |
Min |
tipikal |
Maks |
Unit |
|
|
Kadar data setiap lorong |
DR |
53.125 |
GBd |
|||
|
Format modulasi |
PAM4 |
|||||
|
Panjang Gelombang Tengah1 |
λ |
840 |
860 |
868 |
nm |
|
|
Lebar spektrum RMS |
σ |
0.6 |
nm |
|||
|
Purata kuasa Pelancaran, setiap lorong |
Pavg |
-4.6 |
4 |
dBm |
||
|
OMA Kuasa Optik, setiap Lorong, maks |
POMA |
3.5 |
dBm |
|||
|
OMAouter, setiap lorong min |
maks (TECQ, TDECQ)<1.8 dB |
maks [-2.6 , maks(TECQ,TECQ) –4.4] |
dBm |
|||
|
1.8 < maks (TECQ, TDECQ) < 4.4 dB |
||||||
|
Penutupan mata pemancar dan penyebaran (TDECQ), setiap lorong |
TDECQ |
4.4 |
dB |
|||
|
Penutupan mata pemancar untuk PAM4 (TECQ), setiap lorong |
TECQ |
4.4 |
dB |
|||
|
Nisbah kepupusan |
ER |
2.5 |
dB |
|||
|
Persiaran kuasa pemancar, setiap lorong |
2.3 |
dBm |
||||
|
Toleransi Kerugian Pulangan Optik |
ORLT |
14 |
dB |
|||
|
Kuasa Optik untuk TX DISABLE |
-30 |
dBm |
||||
|
Fluksb2 dikelilingi |
Lebih besar daripada atau sama dengan 86% pada 19 um Kurang daripada atau sama dengan 30% pada 4.5 um |
|||||
Nota:
1. Ditakrifkan mengikut prestasi laser yang digunakan.
2. Diukur ke dalam jenis A1a.2 atau jenis A1a.3, atau A1a.4, gentian 50 um, mengikut IEC 61280-1-4
Antara Muka Optik Penerima
|
Parameter |
Simbol |
Min |
tipikal |
Maks |
Unit |
|
|
Kadar data setiap lorong |
BR |
53.125 |
Gbd |
|||
|
Format modulasi |
PAM4 |
|||||
|
Panjang Gelombang Tengah1 |
λ |
842 |
885 |
948 |
nm |
|
|
Ambang kerosakan |
5 |
dBm |
||||
|
Purata kuasa menerima, setiap lorong |
-6.4 |
4 |
dBm |
|||
|
Terima kuasa, setiap lorong (OMAouter) |
dBm |
|||||
|
Pantulan penerima |
Rr |
dB |
||||
|
Sensitiviti penerima, setiap lorong1 |
RS=maks (-4.6, TECQ –6.4) |
dBm |
||||
|
Sensitiviti penerima ditekankan, setiap lorong |
-2 |
dBm |
||||
|
Rx LOS |
Tegaskan |
-15 |
dBm |
|||
|
Nyah-tegaskan |
-7.5 |
dBm |
||||
|
Histeresis |
0.5 |
5 |
dB |
|||
Nota:
1. Kepekaan penerima adalah bermaklumat dan ditakrifkan untuk pemancar dengan nilai TECQ. Diukur dengan isyarat ujian pematuhan pada TP3untuk BER=2.4E-4 Pra-FEC.
Maklumat Pesanan
|
Nombor Bahagian |
Penerangan |
|
OSFP-400G-SR4 |
400G OSFP SR4,MPO12,100m, 850nm,MMF |
Soalan Lazim
S: Apakah jenis penyambung yang digunakan 400G OSFP SR4?
S: Apakah jenis kadar data yang boleh disokong oleh 400G OSFP SR4?
