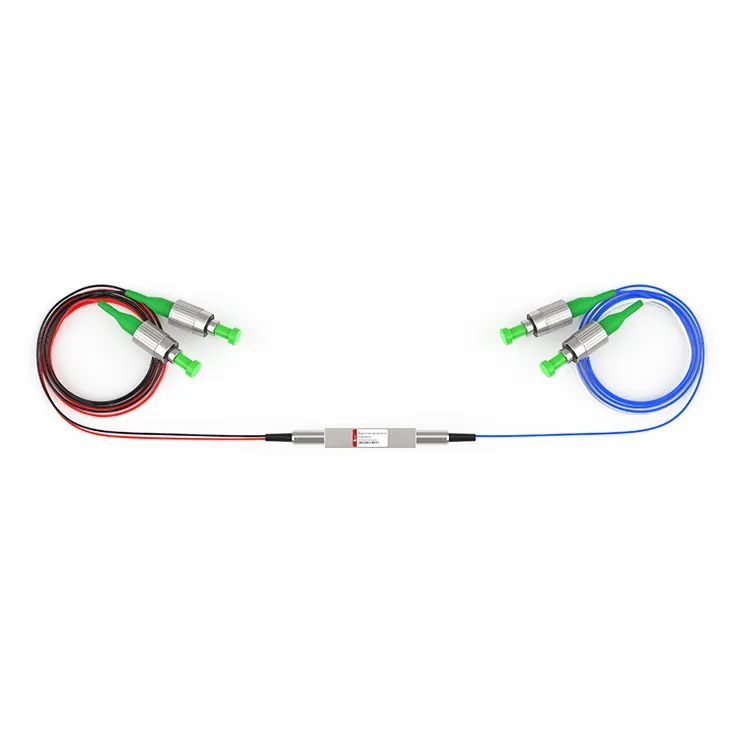

Suis Magneto-optik M2x2

Suis Magneto-Optik M2x2
Suis Magneto-Optik M2X2 mempunyai konfigurasi bukan mekanikal dan diaktifkan oleh isyarat kawalan elektrik. Suis mempunyai kehilangan sisipan yang rendah dan kurang daripada 1.2 dB, yang memastikan kualiti penghantaran dan kestabilan isyarat optik dan meningkatkan prestasi sistem komunikasi optik.

Hantar pertanyaan

Description/kawalan

Parameter teknikal

Maklumat produk

Suis Magneto-Optik digunakan secara meluas dalam peralatan aeroangkasa, sistem pemantauan dan sistem penderiaan, dengan mod selak yang sangat stabil dan kebolehpercayaan yang tinggi. D-NET ialah sebuah kilang yang mengkhusus dalam penyelidikan dan pembangunan, pengeluaran dan penjualan peralatan dan peranti komunikasi gentian optik, yang boleh menyediakan perkhidmatan OEM, dan suis magneto-optik boleh menyokong pengeluaran tersuai.

Cool tags: suis magneto-optik m2x2, China pengeluar suis magneto-optik m2x2, pembekal, kilang

Spesifikasi Prestasi

Parameter	Unit	Spesifikasi
Julat Panjang Gelombang	Nm	1520 ~ 1580
Ujian Panjang Gelombang	nm	1550
Kehilangan Sisipan^{1, 2}	Db	Kurang daripada atau sama dengan 1.2
TDL	Db	Kurang daripada atau sama dengan 0.30
PDL	Db	Kurang daripada atau sama dengan 0.20
Kerugian Pulangan	Db	Lebih besar daripada atau sama dengan 50
Perbincangan silang	Db	Dwiarah Lebih besar daripada atau sama dengan 20
Perbincangan silang	Db	Sehala Lebih besar daripada atau sama dengan 35
Kebolehulangan	Db	Kurang daripada atau sama dengan ±0.01
Masa Bertukar	kami	Kurang daripada atau sama dengan 100
Tempoh Nadi	kami	Lebih besar daripada atau sama dengan 200
Ketahanan	Kitaran	Lebih besar daripada atau sama dengan 10 Bilion
Jenis Suis	NA	Selak
Arus Operasi	Ma	Kurang daripada atau sama dengan 200
Kuasa Optik Maksimum	Mw	Kurang daripada atau sama dengan 500
Suhu Operasi	ijazah	-5 ~ +70
Suhu Penyimpanan	ijazah	-40 ~ +85
Dimensi	Mm	(L)34.0×(W)7.5×(H)7.5 ±0.2

Catatan
1. Uji pada suhu bilik dan SOP.
2. Tidak termasuk penyambung, 0.2dB untuk satu pasangan penyambung.

Dimensi Mekanikal (Unit:mm)

Pemacu Elektrik

Rajah Fungsian

Maklumat Pesanan

FSW-M2x2-□-□-□-□-□-□-□

- □

Jenis Suis

Jenis Gentian

voltan

Panjang gelombang

tiubtaip

Serat Panjang

Penyambung

B: Dwiarah

U: Sehala

SM: SM, 9/125

X: Lain-lain

2.5:

2.5V

5.0

5.0V

1550: 1550nm

X: Lain-lain

250% 3A 250um

900% 3A 900um

X: Lain-lain

05: 0.5m±5sm

10: 1.0m±5sm

X: Lain-lain

OO: Tiada

FC: FC/PC

FA: FC/APC

SC: SC/PC

SA: SC/APC

LC: LC/PC

X: Lain-lain

Soalan Lazim

S: Apakah perbezaan antara suis magneto-optik M2X2 dan suis optik lain?

A: Suis magneto-optik menggunakan medan magnet untuk melaraskan pensuisan laluan optik, dan mempunyai prinsip operasi dan prestasi yang berbeza daripada jenis suis optik lain, seperti suis mekanikal atau suis elektro-optik.

S: Adakah suis magneto-optik M2X2 menyokong operasi berbilang mod?

A: Suis magneto-optik 2X2 biasanya menyokong operasi berbilang mod, sesuai untuk mod keperluan penghantaran gentian yang berbeza, suis magneto-optik D-NET boleh menyokong penyesuaian.
